Récepteur sans fil numérique à quatre canaux Shure AD4Q-DC Axient avec module d'alimentation CC (A : 470 à 636 MHz).

Logé dans un boîtier robuste mono-rack, le récepteur sans fil Shure AD4Q-DC est un récepteur 4 canaux avec module d'alimentation CC intégré, livré avec câble et accessoires de montage. Il est compatible avec l'alimentation CC pour les camions de production broadcast, ainsi qu'avec l'alimentation CA pour la redondance.

Intégré au système Axient Digital, l'AD4Q-DC offre une stabilité de signal essentielle et un son clair et transparent pour les productions professionnelles exigeant une exécution irréprochable. Chaque fonctionnalité a été testée en conditions réelles pour garantir un son fluide et ininterrompu dans des applications prestigieuses telles que les spectacles télévisés en direct, les cérémonies de remise de prix et les événements d'entreprise, la scène de Broadway, les installations gouvernementales sécurisées et les salles de réunion et de formation ultramodernes.

L'AD4Q-DC fonctionne sur une bande passante ultra-large de 166 MHz, couvrant toute la plage UHF utilisable, de 470 à 636 MHz. Le mode Quadversity permet de placer deux paires d'antennes dans des zones différentes ou de doubler les antennes dans une même zone. Les fonctionnalités Dante Cue et Dante Browse permettent un monitoring haute fidélité au casque depuis tout appareil compatible Dante connecté.

Parmi les autres points forts, citons une faible latence de 2 ms, des sorties XLR/AES3 + AES67/Dante, un cryptage 256 bits et un mode HD permettant d'activer jusqu'à 47 émetteurs par canal TV de 6 MHz. Axient Digital prend en charge plus de 120 canaux simultanés et est compatible avec les émetteurs AD1, ADX1, ADX1M, AD2, ADX2 et ADX2FD.

Libérez la puissance d'Axient Digital

Détection et évitement des interférences

L'écosystème Axient utilise plusieurs composants qui fonctionnent ensemble pour une détection et une prévention avancées des interférences. Le récepteur AD4Q peut détecter les interférences RF dès leur apparition et obtenir une nouvelle fréquence propre grâce au gestionnaire de spectre AXT600 (disponible séparément). Grâce au point d'accès ShowLink AD610 (disponible séparément), le récepteur AD4Q et l'émetteur ADX exécutent un changement de fréquence synchronisé en quelques millisecondes.

Télécommande pour émetteurs ADX

Lorsqu'il est difficile ou impossible d'accéder à l'émetteur, vous pouvez effectuer des réglages à distance instantanés sur les paramètres de votre émetteur ADX (sortie RF, gain, sourdine, etc.) via ShowLink.

Mode de diversité de fréquence

En mode Diversité de fréquence, deux émetteurs AD/ADX ou un seul émetteur ADX2FD peuvent transmettre deux signaux identiques sur deux fréquences distinctes. Si le signal actif se dégrade, l'autre prend automatiquement le relais, offrant ainsi une protection supplémentaire contre les pertes de signal. Ce mode utilise deux canaux sur le récepteur.

Micro-émetteur de poche ultra-compact ADX1M
L'ADX1M est léger et ultra-compact, avec une antenne interne. Confortable à porter, il est extrêmement facile à placer et à dissimuler sur le casque.

Son numérique impeccable et transmission sécurisée

Son transparent : une réponse en fréquence plate de 20 Hz à 20 kHz offre une reproduction audio précise.

Large plage dynamique : une plage dynamique de > 120 dB offre des performances signal/bruit impressionnantes et une réponse transitoire précise.

Latence ultra-faible : une latence exceptionnellement faible de 2 ms entre le transducteur du microphone et la sortie analogique offre un son homogène et cohérent.

Sorties numériques : Les signaux audio numériques Dante et AES67 sont transmis via un commutateur Ethernet 4 ports configurable pour un contrôle et un son combinés ou des flux séparés avec redondance. Une sortie AES3 offre une option supplémentaire pour un son numérique impeccable.

Cryptage : un signal crypté AES (Advanced Encryption Standard) 256 bits garantit que chaque transmission est sécurisée et inviolable, idéal pour les installations gouvernementales et autres installations sensibles.

Tolérance zéro à l’échec, point final.

Bande passante de réglage ultra-large : une bande passante de réglage de 166 MHz fournit une large couverture du spectre avec 6 640 fréquences sélectionnables parmi lesquelles choisir, pour moins de pertes de signal.

Réception True Digital Diversity : en mettant en place une défense supérieure contre les trajets multiples, les événements d'évanouissement et autres anomalies à l'origine du bruit RF, Axient Digital combine deux signaux RF discrets par canal récepteur à l'aide d'un algorithme de combinaison de rapport maximal basé sur la qualité.

Mode Quadversity : Le mode Quadversity configure le récepteur pour accepter quatre entrées d'antenne afin d'optimiser la couverture RF et de minimiser les risques de décrochage et de perte de signal dus aux interférences. Il permet également de placer deux paires d'antennes pour couvrir différentes zones. L'AD4Q offre deux canaux audio lorsqu'il est configuré dans ce mode.

Mode haute densité : Le mode de transmission haute densité permet d'utiliser jusqu'à 47 émetteurs actifs sur un canal TV de 6 MHz, tout en conservant une qualité audio exceptionnelle. Il est idéal pour les applications nécessitant de nombreux canaux dans un espace restreint, des distances de transmission courtes et un nombre limité de fréquences disponibles.

Des fonctionnalités intelligentes pour faciliter votre travail

Dante Cue et Dante Browse : D'une simple pression sur un bouton, Dante Cue vous permet de surveiller n'importe quel canal Axient Digital du réseau via une sortie casque située en façade. Dante Browse offre une surveillance précise de tout appareil compatible Dante du réseau.

Chargement en réseau des émetteurs : Des batteries et chargeurs d'émetteurs rechargeables, intelligents et performants, vous permettent de connaître l'autonomie restante pendant le spectacle, en heures et en minutes. Vous pouvez également surveiller l'état de charge de vos batteries de rechange.

Application Wireless Workbench et ShurePlus Channels : la connexion Ethernet permet une surveillance et un contrôle précis et en temps réel de votre système, ainsi qu'une coordination automatique des fréquences entre plusieurs récepteurs, grâce à Wireless Workbench et au logiciel Axient Spectrum Manager. L'AD4Q est également compatible avec les contrôleurs externes tels qu'AMX et Creston.

Les capacités de contrôle et de surveillance peuvent être étendues à un appareil mobile iOS via l'application ShurePlus Channels, vous permettant d'effectuer des réglages n'importe où dans le lieu.

Compatible avec les émetteurs AD et ADX

Émetteurs AD

Les émetteurs AD mettent à votre disposition l'audio numérique sans fil de qualité professionnelle d'Axient Digital. Parmi les options disponibles, on trouve l'émetteur de poche AD1 et l'émetteur main AD2.

Émetteurs ADX avec ShowLink

Les émetteurs ADX élargissent les fonctionnalités de l'AD pour exploiter pleinement les capacités du système Axient Digital. La technologie ShowLink permet d'éviter automatiquement les interférences grâce au saut de fréquence. Les ingénieurs peuvent également ajuster les paramètres en temps réel depuis la cabine. Les options incluent les émetteurs de poche ADX1M Micro et ADX1, ainsi que les émetteurs portables à diversité de fréquence ADX2 et ADX2FD.

Étendez la portée de votre système avec des antennes distantes

L'ajout d'antennes actives UA874 ou d'antennes passives PA805 augmente la portée de votre système et offre une protection accrue contre les interférences.

Le système de distribution d'antenne AXT630 (disponible séparément) vous permet d'étendre la puissance de vos paires d'antennes, vous offrant ainsi plus de chaînes en direct en moins de temps de configuration.

Autres fonctionnalités de l'AD4Q :

Audio

• Jusqu'à 60 dB de gain réglable indépendamment pour chaque canal
• La fonction de limiteur automatique protège contre l'écrêtage du signal, permettant des réglages de gain plus élevés et évitant les pics de signal inattendus

E/S

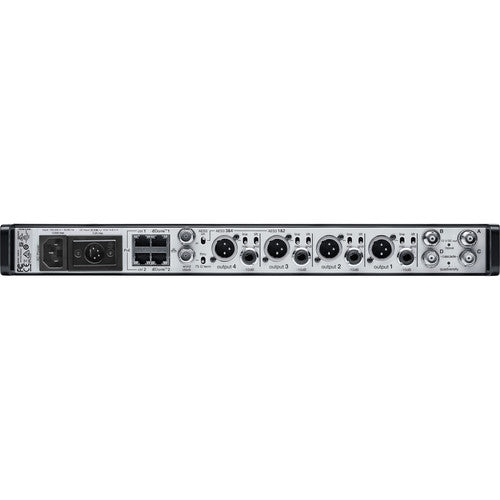

• Quatre sorties XLR symétriques par transformateur (sorties 3 et 4 commutables en numérique AES3)
• Quatre sorties 1/4'' symétriques par transformateur
• Deux ports Ethernet compatibles Dante et deux ports Ethernet de contrôle réseau avec PoE
• Mode Split-Redundant : deux ports Ethernet, deux ports Dante
• Mode commuté : quatre ports Ethernet, quatre ports Dante
• Ports d'entrée et de passage Word Clock
• Verrouillage de la connexion d'alimentation secteur
• Cascade d'alimentation CA vers des composants supplémentaires

RF

• Tous les ports d'antenne fournissent une alimentation de polarisation CC pour les antennes actives
• Ports d'antenne en cascade pour un récepteur supplémentaire : les ports peuvent être commutés vers des entrées Quadversity
• Le compteur de qualité de canal affiche le rapport signal/bruit du signal RF sur un écran LCD facilement lisible
• Cartes de groupes et de canaux préprogrammées avec options pour créer des groupes personnalisés
• Recherche de fréquences ouvertes via un récepteur à l'aide d'un balayage de groupe et de canal
• Enregistrez jusqu'à huit émetteurs sur un canal récepteur
