Description :

• Le MinFerno 3+ est une version plus petite et encore plus facile à utiliser de notre boîtier de commentaire audio réseau Inferno, exceptionnellement populaire.
• Le MinFerno 3+ est conçu pour être utilisé par un seul commentateur/annonceur et, comme son grand frère l'Inferno, il offre le meilleur amplificateur de microphone de commentaire et un circuit limiteur compresseur pour un son exceptionnel à l'antenne.
• Le MinFerno 3+ est facile à utiliser pour les commentateurs qui préfèrent parler du match plutôt que de se soucier du fonctionnement de l'équipement. Il est construit selon nos normes rigoureuses, robustes et solides pour en faire un équipement de diffusion fiable pour l'ingénieur occupé.

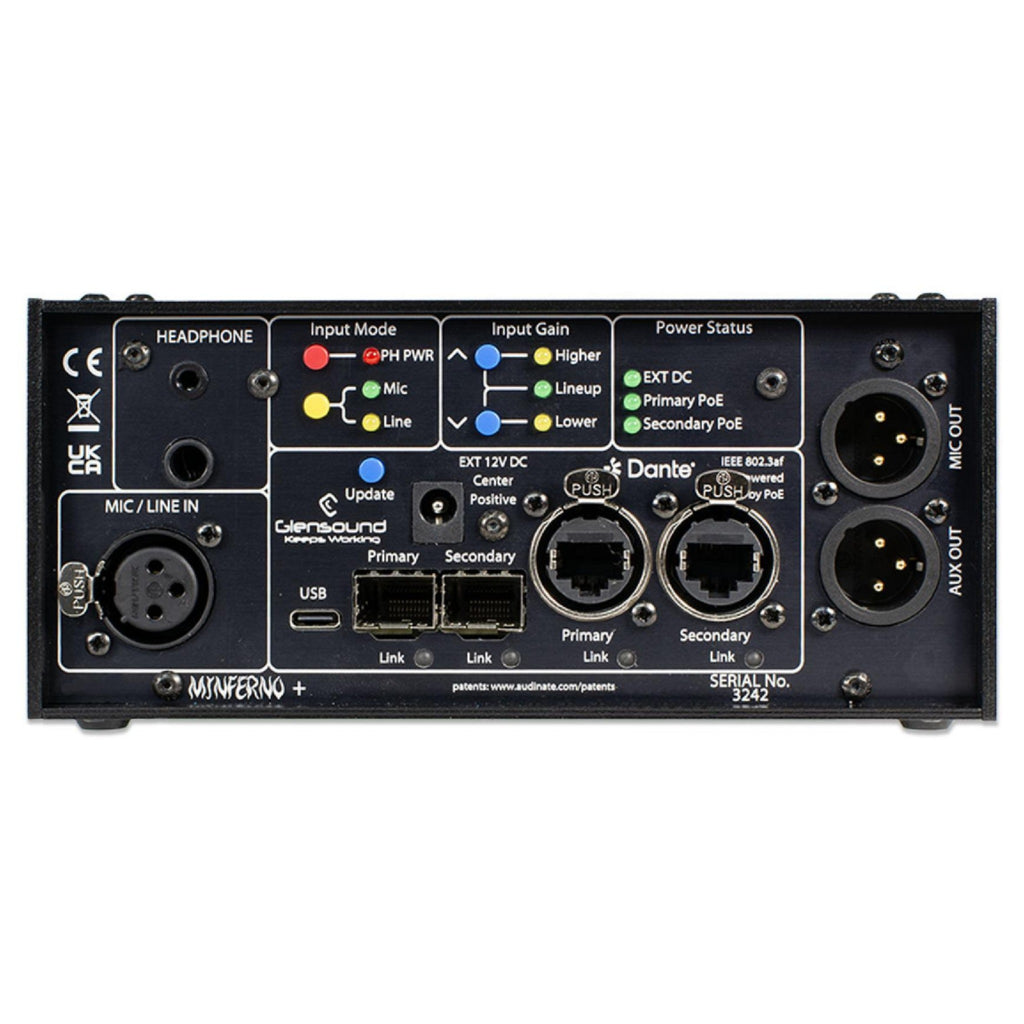

• Options d'alimentation redondantes : Le MinFerno 3+ peut être alimenté par 3 sources différentes : 1) PoE sur la liaison réseau CAT5 primaire, 2) PoE sur la liaison réseau CAT5 secondaire, 3) Alimentation externe 12V DC. Quatre des LED du panneau arrière indiquent la disponibilité des 3 sources d'alimentation.
• Fentes SFP primaires et secondaires : Les fentes de fibre SFP (Small Form-Factor Pluggable) sont des ports réseau standard qui acceptent des modules SFP standard. Cela signifie que vous décidez du type de fibre et du style de connecteur que vous souhaitez utiliser simplement en insérant le module SFP. Les circuits réseau primaires et secondaires permettent une redondance sans problème sur les deux interfaces réseau Fibre et Cuivre.
• Connexions réseau cuivre primaires et secondaires avec PoE : Deux connexions CAT6 sur Neutrik Ethercons (qui acceptent les câbles réseau standard) sont fournies pour permettre les connexions cuivre aux commutateurs réseau locaux afin de transporter l'audio Dante/AES67. Deux connexions sont installées pour permettre l'utilisation de circuits redondants si nécessaire. Ces deux connecteurs peuvent accepter une source d'alimentation PoE pour alimenter le MinFerno.
• Mode d'entrée et gain : Une paire de boutons-poussoirs sélectionne le type d'entrée du XLR du panneau avant comme étant soit microphone, ligne ou microphone avec alimentation fantôme 48V. 3 LED indiquent le mode d'entrée sélectionné. Deux boutons-poussoirs sont utilisés pour modifier le gain de l'entrée. Des LED indiquent si le réglage de gain est supérieur ou inférieur à nos niveaux de « calibrage » préconfigurés. Le PPM du panneau avant fournit bien sûr une indication précise du niveau d'entrée. Le gain peut également être modifié à distance par un navigateur web pointant vers la page web du MinFerno.

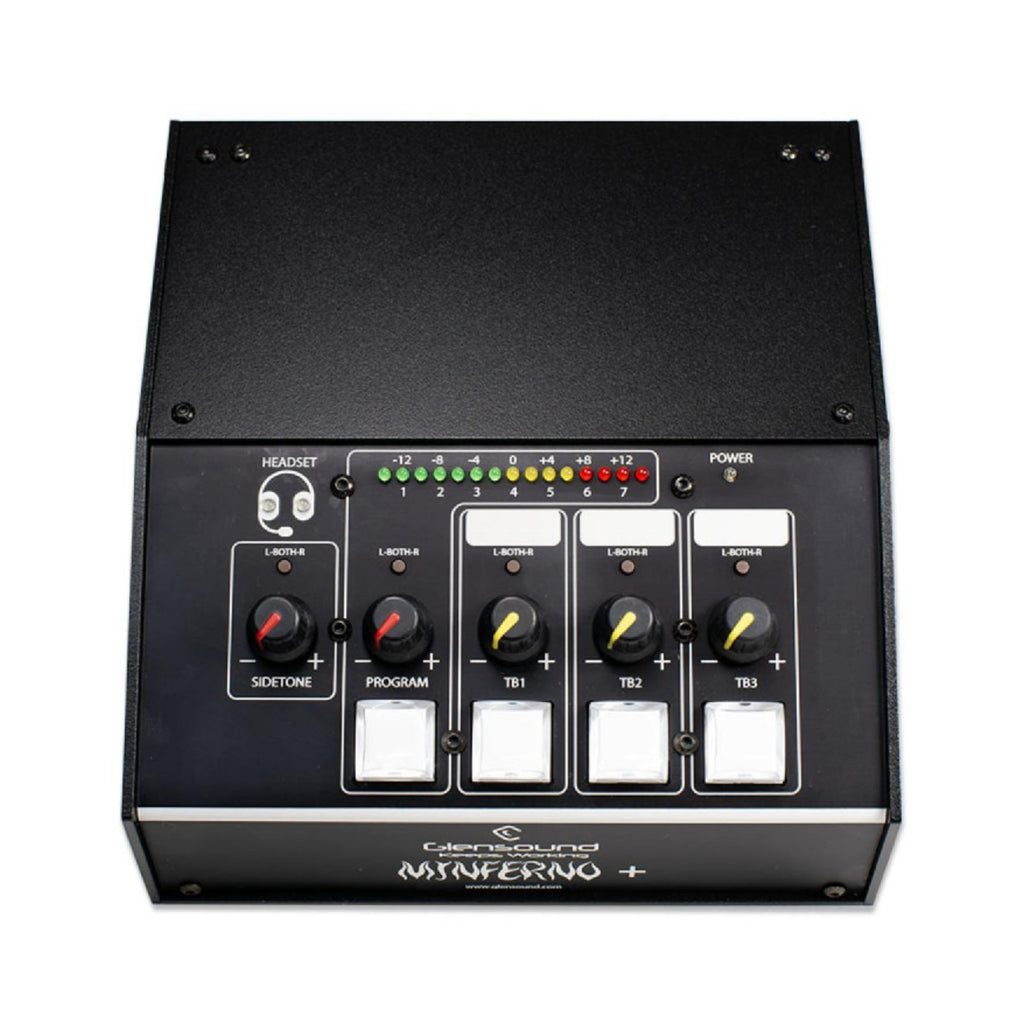

• 4 commandes de volume audio entrant : Sur le panneau supérieur se trouvent jusqu'à 5 commandes de volume de casque rotatives. 4 d'entre elles sont connectées à 4 circuits audio entrants du réseau Dante/AES67. Celles-ci sont normalement utilisées pour des sources telles que le programme ou la cue mixés, le talkback au réalisateur, le talkback au producteur, le talkback à l'ingénieur, etc.
• Contrôle du volume d'écoute (sidetone) : Le 5e contrôle de volume rotatif du casque du panneau avant est le « sidetone ». Le sidetone est la propre voix du commentateur dans ses propres oreilles.
• Routage du casque : Chacun des 5 contrôles de volume du casque possède un commutateur de routage gauche, droite, les deux, situé à côté du bouton de volume. Ce simple bouton-poussoir achemine la source associée uniquement vers le canal gauche, uniquement vers le canal droit ou vers les deux canaux de l'amplificateur de casque stéréo. Pour permettre au commentateur de savoir comment il achemine un circuit la première fois qu'un commutateur de routage est enfoncé, une paire de LED sur le panneau avant indique sa configuration de routage actuelle. La prochaine fois que le commutateur de routage est enfoncé, la prochaine option de routage est sélectionnée.
• Boutons de micro et de talkback robustes : Il y a jusqu'à 4 grands boutons lumineux éclairés (1 pour le programme et jusqu'à 3 pour le talkback). Ces commutateurs acheminent le circuit de microphone sortant vers les 4 différents circuits audio du réseau Dante/AES67. Le fonctionnement de ces commutateurs (momentané, à verrouillage, etc.) et l'interaction de ces commutateurs (c'est-à-dire l'appui sur un commutateur de talkback coupe le micro principal) peuvent être entièrement configurés via la page web.
• Sortie micro analogique : Un XLR à trois broches se trouve sur le panneau arrière et contient la sortie analogique de l'entrée micro/ligne. Celle-ci est commutée/coupée par les boutons du panneau supérieur. Ceci est généralement utilisé comme sortie micro analogique en cas de défaillance du réseau.
• Vumètre PPM à 15 segments : Le niveau d'entrée audio est indiqué sur le vumètre PPM à 15 segments.
• Amplificateur de microphone à faible bruit avec gain à distance : Nous avons passé beaucoup de temps à optimiser les performances de l'amplificateur de microphone de la société THAT utilisé dans l'Inferno original et à nouveau sur le MinFerno. Il dispose d'un circuit à très faible bruit et distorsion dont nous contrôlons le gain à distance par pas de 1 dB, ce qui nous permet de fournir le contrôle de gain à distance via la page web ainsi que les boutons-poussoirs de gain du panneau arrière. Nous avons également optimisé les circuits pour permettre une commutation correcte de l'impédance de source selon que l'entrée a été réglée comme une entrée micro ou ligne.
• Limiteur de compresseur d'arbitre : Comme toutes nos unités de commentaire, le MinFerno est doté de notre très populaire circuit limiteur de compresseur d'arbitre. Ce circuit commence à compresser la voix du commentateur progressivement et augmente lentement le rapport de compression à mesure que le niveau d'entrée devient excessivement élevé, ce qui donne une sortie audio très naturelle et sans distorsion, capable de maîtriser même les commentateurs les plus bruyants.
• Convertisseur analogique-numérique (CAN) de haute qualité : L'audio réseau Dante/AES67 est un circuit numérique et, à ce titre, le meilleur amplificateur de microphone analogique serait gâché si nous ne l'avions pas associé au meilleur convertisseur analogique-numérique. Le travail du CAN est assez simple, et si vous regardez nos spécifications techniques, vous verrez que nous avons fait en sorte que le nôtre fonctionne incroyablement bien.
• Amplificateurs de casque uniques : Le casque du commentateur est un outil d'une importance vitale, c'est pourquoi nous apportons autant de soin à nos amplificateurs de casque qu'à nos microphones d'antenne. Notre amplificateur de casque unique fournit le niveau de sortie correct quelle que soit l'impédance du casque connecté, ce qui signifie que les diffuseurs peuvent désormais choisir entre des casques "bon marché" à faible impédance et des casques de diffusion traditionnels à haute impédance.

Caractéristiques :

• Boîtier de commentateur MinFerno 3+
• Boîtier de commentaire Dante pour un seul utilisateur
• Le système est évolutif avec plusieurs commentateurs dans le cadre d'un réseau Dante
• Peut se connecter à n'importe quel réseau compatible Dante
• Une seule entrée micro/ligne/48V à faible bruit
• Notre populaire compresseur/limiteur Referee permet même au commentateur le plus bruyant de sonner naturellement
• Le mélangeur de casque dispose de 4 entrées provenant du réseau Dante, plus l'entrée locale (écoute)
• Chaque entrée casque dispose d'une commutation casque gauche/deux/droite
• 3 circuits de talkback
• Micro principal avec une sortie micro analogique locale
• Grands interrupteurs éclairés de mise à l'antenne et de talkback
• Options d'alimentation multiples, y compris PoE et DC externe
• Connexions réseau sur cuivre (Cat5) et fibre (emplacements SFP)
• Connexions réseau primaires et secondaires permettant une redondance réseau totalement transparente
• Grand vumètre PPM lumineux
• Serveur web intégré pour la configuration et le contrôle à distance via un navigateur web du gain du micro et du commutateur marche/arrêt du micro
• Réseau audio DANTE®
• Conforme AES67
• Technologie de réseau multimédia numérique multicanal
• Offre une compatibilité avec des centaines de systèmes d'autres fabricants
• Évolutif de deux à des milliers de canaux
• Transport audio entièrement redondant sans problème
• Logiciel de routage facile, fiable et gratuit pour des trajets audio point à point ou point à multipoint
• Fonctionne sur des commutateurs réseau standard

Spécifications :

• ENTRÉE AUDIO
• Type d'entrée : XLR Neutrik 3 broches
• Impédance d'entrée : Micro : 2k4, Ligne : 100k
• Bruit d'entrée équivalent : 127dBu (22Hz-22KHz) RMS pondéré A Terminé avec 300 Ohms
• Réponse en fréquence : Micro -2dBu @25Hz plat @50Hz jusqu'à 22kHz (+/- 0,25dBu).: Ligne plate jusqu'à 22kHz
• Distorsion à +8dBu : 100Hz = 0,023%, 1kHz = 0,012%, 10kHz = 0,014%
• Gains de niveau : Micro dynamique : 58dB, Micro + alimentation fantôme : 35dB, Ligne : 0dB
• Plage de gain : Micro : -30 à +15dB, Ligne : +/-15dB
• Entrée max. avant écrêtage (au niveau de référence) : Micro dynamique : +10dBU, Micro+fantôme : +18dBu, Ligne : +18dBu
• SORTIE AUDIO
• Type de sortie : XLR analogique 3 broches
• Commutation : Commutée/coupée par les boutons du panneau supérieur selon la configuration
• CASQUE
• Impédance du casque : 16-1000 Ohms (niveau de sortie automatique pour correspondre à l'impédance)
• Bruit du casque : -76,6dB au niveau de référence (bruit résiduel)
• Réponse en fréquence du casque : >-0,1dB de 22Hz à 22kHz
• DHT + Bruit du casque (Réf. +8dB) : 0,008% @ 1kHz
• Connexion : Fiches jack stéréo 6,35mm et 3,5mm
• Plage du potentiomètre de volume du casque : +10dB à désactivé (peut être configuré de +10dB à -30dB)
• Sortie casque maximale : +16,8dB sous 600 Ohms
• PUISSANCE
• PoE : Peut être alimenté par PoE sur l'une ou l'autre interface réseau Cuivre
• PoE : Conforme à la classification IEEE 802.3af-2003 classe 0
• Entrée CC : Canon 2,5mm, Centre +Ve, 9 - 15 Volts
• Consommation : LED d'alimentation du panneau avant : Bleu vif
• Indicateurs de mise sous tension du panneau arrière : 1 LED verte indiquant la présence de chacune des sources d'alimentation ci-dessus
• PHYSIQUE
• Taille : 144 x 179 x 76mm (LxPxH)
• Poids : 1,01Kg (2lb3oz)
• Mécanique : Construction entièrement en aluminium, anodisé et gravé au laser, côtés recouverts de poudre
• Carton d'expédition : Carton robuste de qualité export 610 x 420 x 170mm (LxPxH)
• Poids d'expédition : 2,5 kg
• ENVIRONNEMENT
• Température de fonctionnement : 0 à +50°C (32 à 122°F)
• Température de stockage : -20 à +70°C (-4 à 158°F)
