Description :
L’unité de commentaire GS-CU001B Mk II est extrêmement polyvalente. Elle a été conçue en étroite collaboration avec les utilisateurs finaux et est le résultat d’une unité autonome qui offre un large éventail de fonctions, et ce, aussi bien sur les terrasses qu’en studio.
La version Mk II
La version Mk II ajoute désormais les fonctionnalités standard suivantes :
- Alimentation fantôme 48 V
- Potentiomètre de gain d’entrée amélioré
- Plage de gain d’entrée augmentée de -20 à +10 dB
- GPO sur les boutons de micro et de talkback pour permettre l’intégration avec le système d’interphone ou de talkback principal
VERSION 1 (EE) : Cette version est dotée de circuits d’entrée et de sortie audio à équilibrage électronique.
Entrées

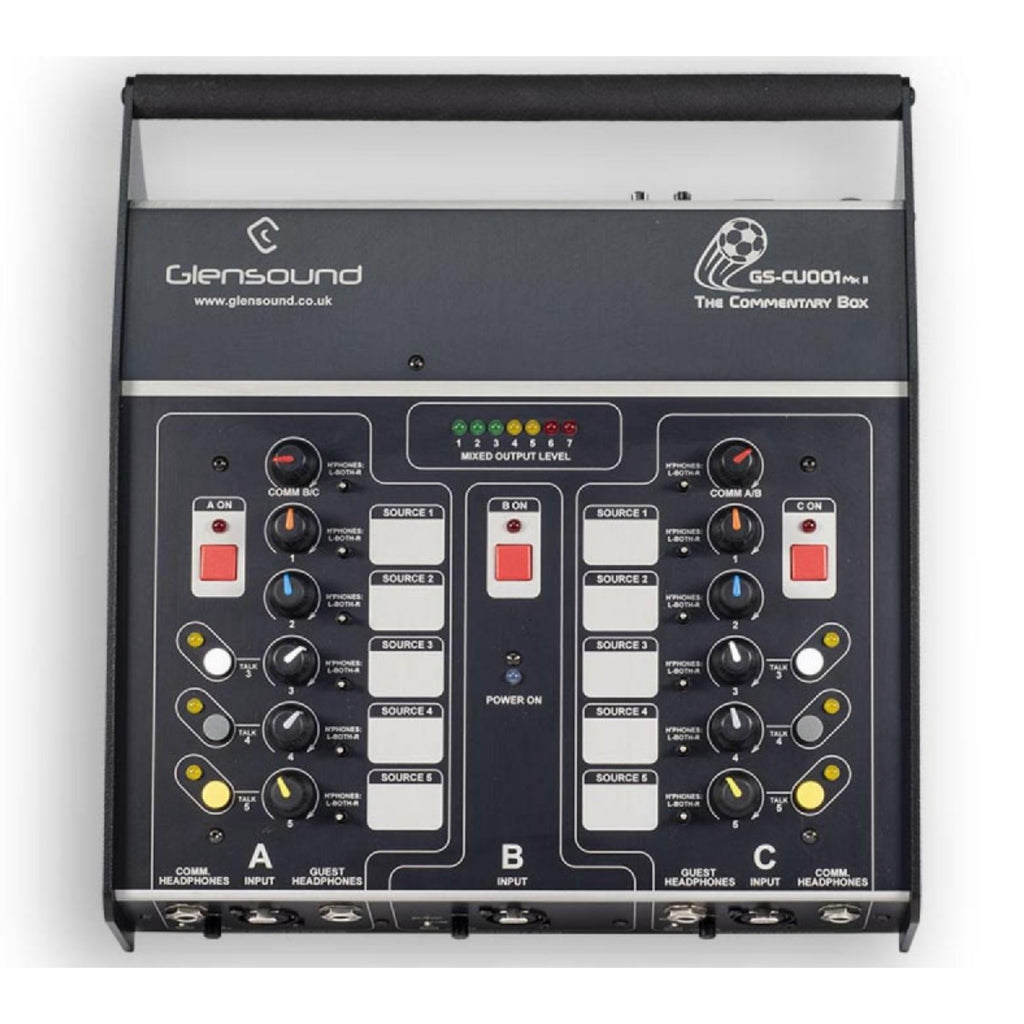

Trois entrées en façade sont commutables micro/ligne avec une alimentation fantôme 48 V sélectionnable. La façade dispose également d’un petit potentiomètre de réglage du gain. Les interrupteurs marche/arrêt du micro peuvent être sélectionnés en mode marche/arrêt ou en mode toussotement. Il y a une coupure basse fréquence globale qui peut être sélectionnée activée ou désactivée, et un compresseur/limiteur préréglé par entrée.
Sorties/Talkback

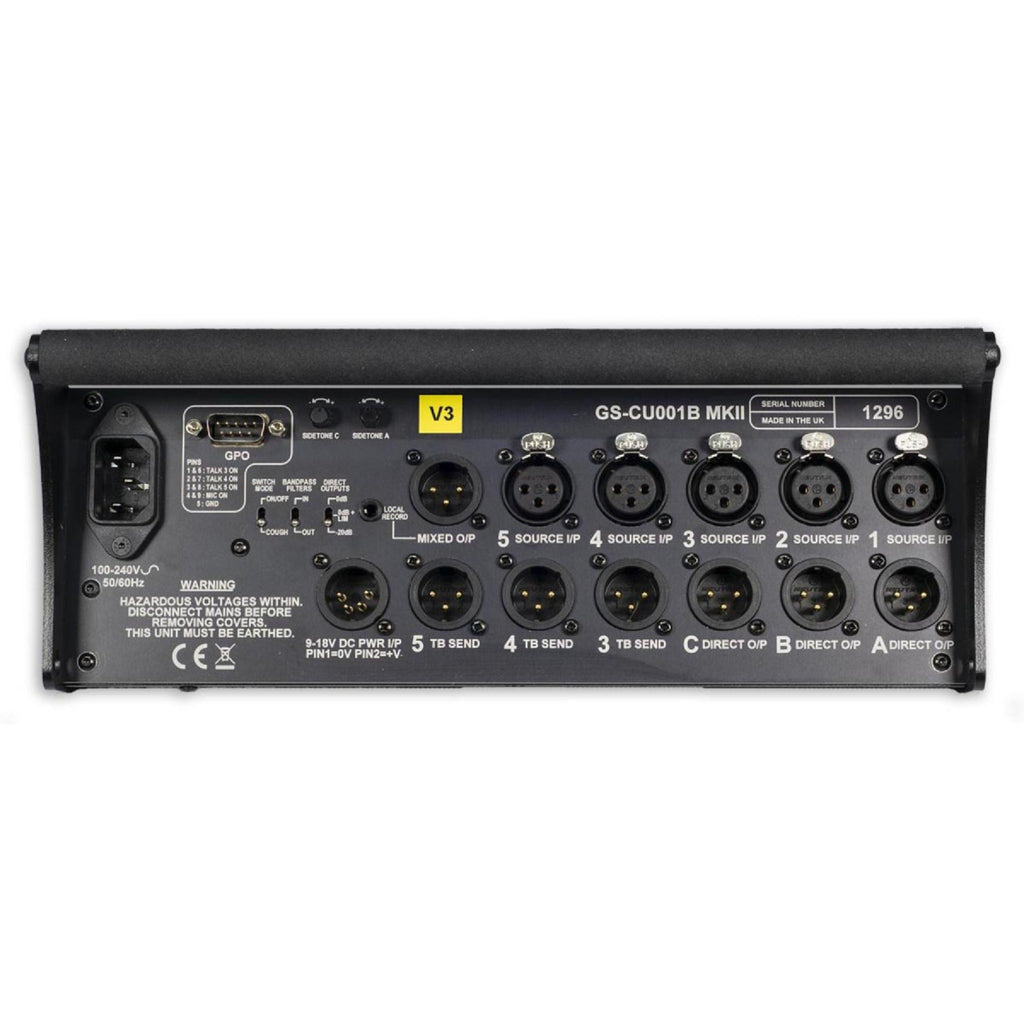

Chaque entrée a une sortie discrète directe sur le panneau arrière ainsi qu’une sortie mixte de toutes les entrées, le tout sur XLR. La sortie mixte est également disponible sur une prise jack 3,5 mm asymétrique pour un enregistrement local. Les niveaux de sortie directe peuvent être réglés sur 3 positions :
1 : 0 dB + limiteur : Il s’agit du fonctionnement normal et il limite les niveaux de crête.
2 : 0 dB : Cela alimente la sortie avec un niveau nominal non compressé de 0 dB, lorsque le niveau du signal de crête sera contrôlé par un équipement externe.
3 : -20 dB : Cela alimente la sortie avec un niveau nominal de -20 dB, offrant une marge supplémentaire.
Il y a 3 circuits de talkback communs avec des boutons individuels sur les sections des deux commentateurs principaux (l’entrée de la position B ne peut pas être commutée sur une sortie de talkback). Le fonctionnement des boutons de talkback est doté de Config+ pour une configuration dans différents modes.
Surveillance
Il y a deux sections de surveillance principales pour commentateurs, chacune avec deux prises jack 6,35 mm de calibre A ou B séparées pour les écouteurs. De cette façon, le commentateur en position centrale B peut choisir de partager la surveillance du commentateur A ou C. Il y a 5 sources externes communes disponibles pour la surveillance, plus un contrôle supplémentaire qui est la somme des 2 autres commentateurs/entrées. Chacun des 6 potentiomètres a un contrôle de niveau variable et une commutation gauche/les deux/droite permettant aux commentateurs A et C d’obtenir le mixage et les niveaux d’équilibre souhaités. Le contrôle de la tonalité latérale est situé sur le panneau arrière pour que les commentateurs A et C puissent régler le niveau de leur propre voix. Il y a un indicateur PPM à 7 segments.
Alimentation
Il y a une alimentation à découpage interne de 100-250 V CA, avec une alimentation externe via un XLR 4 broches 9-18 V CC.
Flight case
En raison de la forte demande, un flight case en polypropylène robuste et résistant est désormais disponible pour toute la gamme GS-CU001. Il est doté de charnières durables, de fermetures faciles à utiliser et, étant fabriqué en plastique polypropylène résistant à l’usure, il durera des années. L’intérieur de la mallette est doublé de mousse à densité moyenne découpée. Les découpes polyvalentes peuvent être adaptées pour accepter n’importe quelle taille d’unité GS-CU001. Une deuxième petite découpe est incluse, adaptée pour deux casques HMD25 et un câble d’alimentation.
Modifications
Le GS-CU001 est un système de base complet et polyvalent, et l’unité de commentaire la plus populaire de Glensound. C’est donc un point de départ idéal pour les exigences personnalisées. Cela a donné lieu à de nombreuses unités modifiées sur mesure, certaines énumérées ci-dessus, et d’autres non. Nous sommes toujours heureux d’examiner une exigence particulière que vous pourriez avoir. Pour vous donner une idée de ce qui est possible, voici quelques-unes des modifications que nous avons conçues précédemment pour d’autres :
Ajout d’un GPIO sur un connecteur D-sub 9 broches
Déplacement de la commande de tonalité latérale sur le panneau supérieur sur un potentiomètre pleine taille
Ajout d’un canal de talkback et d’un moniteur entre les positions de commentaire A et C (GS-CU001D et E)
Entrées de surveillance indépendantes pour les commentateurs A et C (GS-CU001E)
Sorties passives de microphone supplémentaires (GS-CU001E)
Ajout d’une entrée de surveillance casque supplémentaire (GS-CU001G)
Ajout de deux entrées micro pour les commentateurs A et C avec un simple interrupteur à bascule entre elles (GS-CU001L)
Caractéristiques :
- Positions pour 3 commentateurs, 3 entrées micro/ligne avec alimentation fantôme 48 V
- Sorties individuelles plus une sortie mixte
- 5 entrées externes pour la surveillance plus la tonalité latérale
- Compresseur/limiteur de sortie
- 3 sorties talkback communes avec boutons-poussoirs Config+
- PPM LED 7 segments
- Équilibrage électronique
