Description:

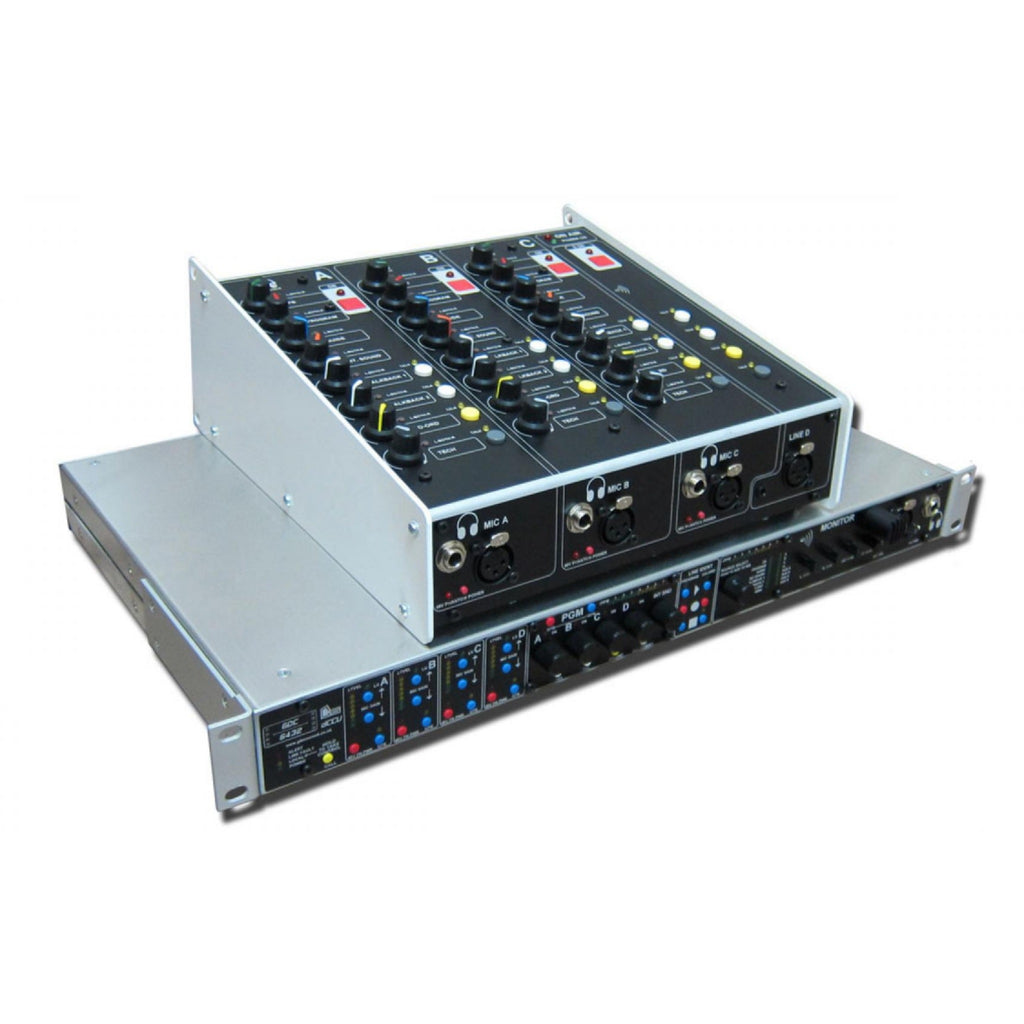

Le GDC 6432 est un système de commentaire numérique en 2 parties, composé d'une unité commentateur/producteur à 3 postes (dCU3) et d'une unité de base 1U de 19 pouces (dCCU).

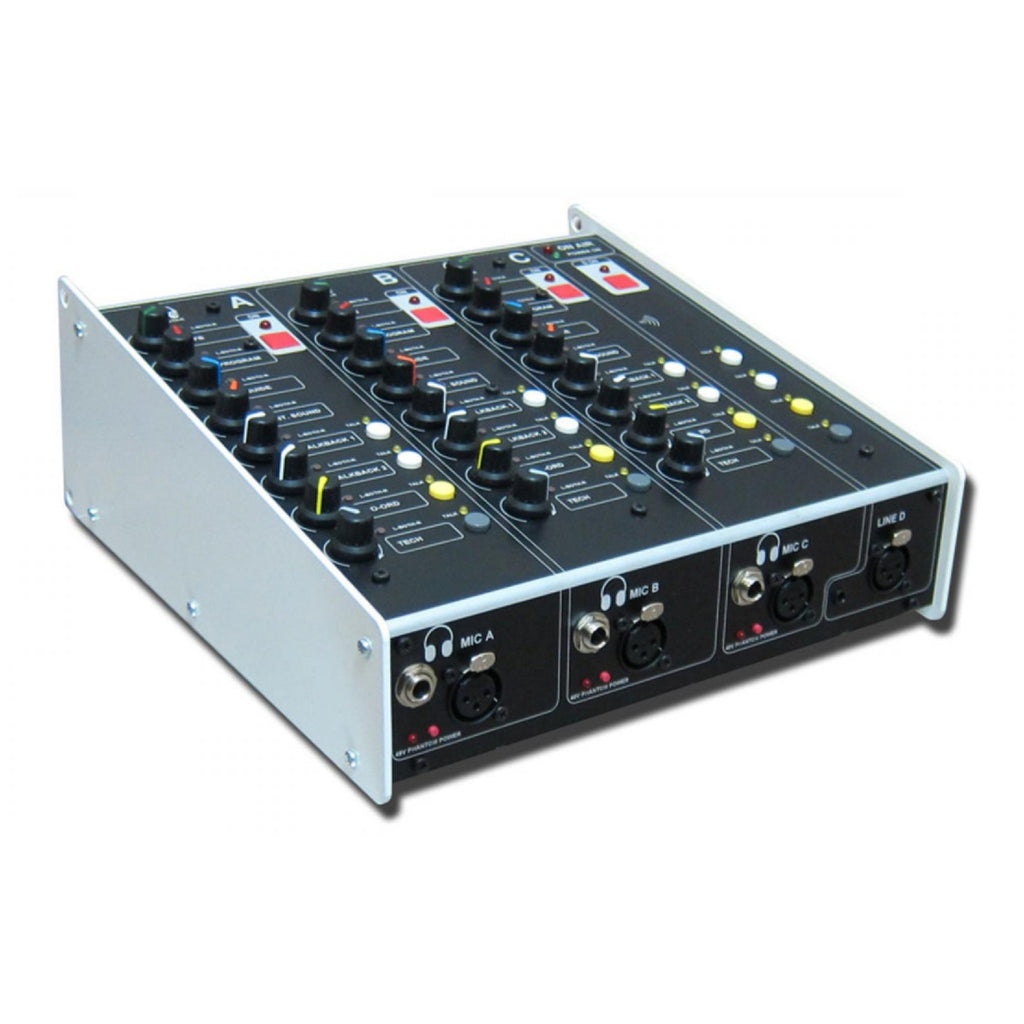

Unité de commentateurs numérique dCU/3

La dCU/3 dispose de toutes les fonctionnalités pour 3 commentateurs distincts. Chaque commentateur peut connecter des microphones dynamiques, à ruban ou à condensateur (48 V commutable) et une paire d'écouteurs via des prises de 6,35 mm.

Chaque commentateur dispose de 8 entrées à niveau réglable indépendamment pour créer son propre mixage d'écouteurs. Ces entrées incluent généralement le programme, le retour, le son international, le coordonnateur et le technicien, par exemple, bien qu'elles puissent bien sûr être n'importe quoi. Chaque entrée peut être placée à la préférence du commentateur, sur une oreille ou les deux. Il y a également 4 circuits d'interphonie sélectionnables par commentateur.

Il y a une entrée de niveau ligne supplémentaire sur le panneau avant qui a son propre interrupteur marche/arrêt et qui est commutable sur les circuits d'interphonie.

Le fonctionnement de tous les commutateurs dCU/3 est configurable à l'aide du logiciel Switches.

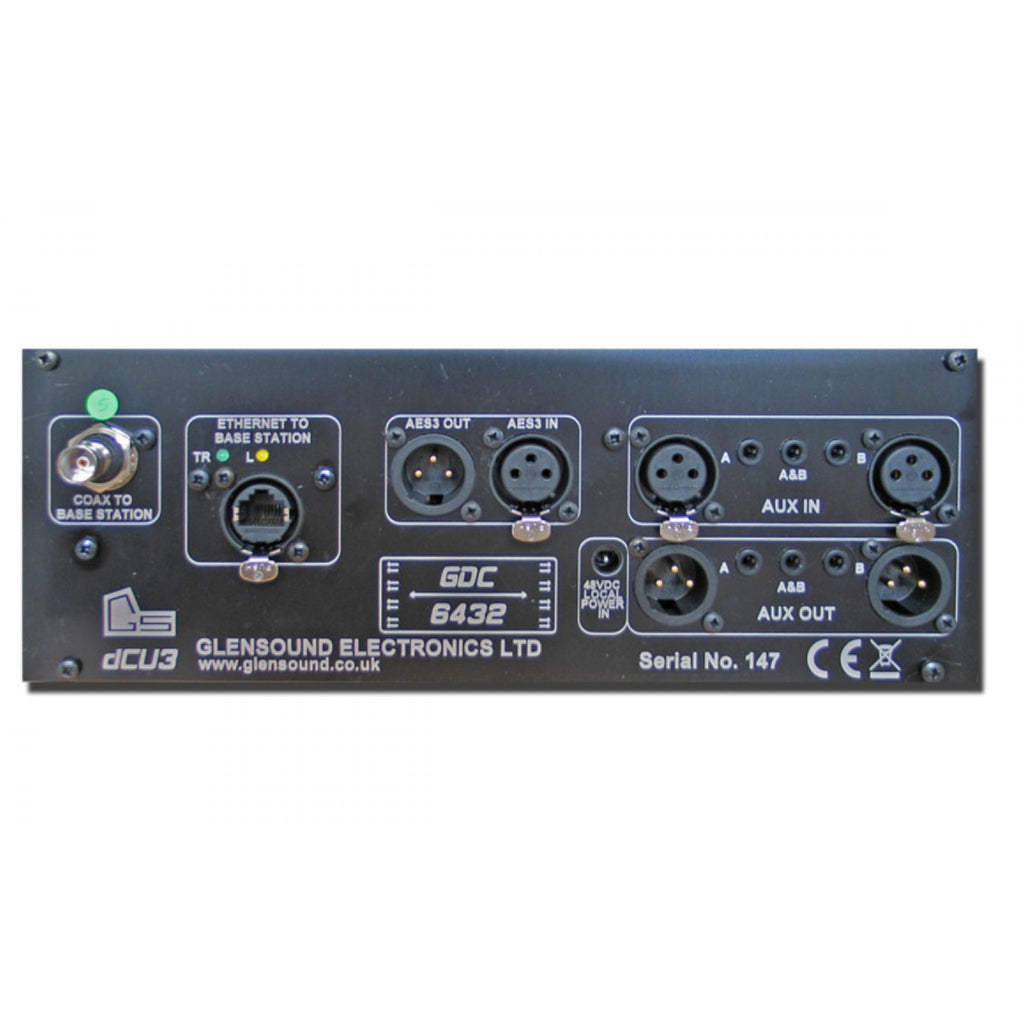

Il y a 8 entrées et 8 sorties sur le dCU/3. Toutes ne sont pas pré-assignées et sont disponibles en tant qu'E/S auxiliaires. Sur le panneau arrière, il y a des entrées et des sorties analogiques et AES.

Le dCU/3 est alimenté via la liaison vers le dCCU à l'aide d'un câble coaxial ou d'un câble Ethernet en cuivre. Si la liaison fibre est utilisée, le dCU/3 est alimenté via une alimentation CC externe.

Liaison numérique

La liaison entre le dCU/3 et le dCCU transporte 8 canaux audio bidirectionnels à 24 bits 48 kHz. Il existe 3 options pour le type de liaison ; 1) Coaxial, offrant une portée de 400 m et transportant l'audio et l'alimentation pour le dCU3, 2) Ethernet cuivre, offrant une portée de 100 m et transportant l'audio et l'alimentation pour le dCU3, ou 3) Fibre Ethernet, offrant des kilomètres de portée avec le dCU3 étant alimenté localement.

Contrôle à distance Ethernet

Vous pouvez contrôler et surveiller à distance les niveaux et l'audio via n'importe quel PC connecté à Ethernet. La fonction de contrôle à distance fonctionne dans un navigateur PC en tant qu'application Java et se connecte au navigateur Web interne du GDC 6432 via IP. La représentation visuelle du mélangeur affiche les paramètres en temps réel du dCU3 et du dCCU, permettant aux ingénieurs de voir les positions des potentiomètres des commentateurs, de surveiller et d'ajuster les niveaux de gain des microphones, d'activer ou de désactiver l'alimentation fantôme des microphones, de surveiller toute entrée dans le dCU3 et d'ajuster le niveau du mixage de sortie, par exemple. De plus, un ingénieur est un participant actif du système, car la liaison à distance transporte également l'audio non compressé (2 Mo/sec), permettant à l'ingénieur de communiquer sur l'un des 4 circuits, de parler à n'importe quel commentateur ou d'enregistrer les identifiants de ligne, par exemple. Cela convient au contrôle à distance à l'intérieur d'un car de reportage, ou via un réseau étendu (WAN) à haute capacité vers un Centre de diffusion international (IBC). À l'aide d'un codec RNIS ou IP, cette liaison audio à distance pourrait facilement être transmise dans le monde entier.

Routeur numérique

Les entrées et sorties audio du dCU/3 ont la possibilité de profiler pour correspondre à l'application requise. Sur le dCU3, il y a 8 entrées audio et 8 sorties audio. Le routage de cet audio est configurable via un routeur/mélangeur numérique et les E/S du dCCU permettant des centaines de combinaisons de profils de routage audio qui peuvent être déclenchés par, ou déclencher, des boucles CC et peuvent être déclenchés par des interrupteurs à bouton ou des positions. Le profil par défaut de Glensound est le résultat de nombreuses années d'expérience dans le monde du commentaire et répondra aux exigences de la plupart des utilisateurs. Cependant, si vous souhaitez configurer le routage pour votre utilisation spécifique, la puissance et la flexibilité sont là pour le faire. Les configurations se font simplement via une connexion USB PC.

Profil de commutateur dCU3

Tous les commutateurs du dCU3 peuvent être configurés. Les commutateurs peuvent être verrouillés sur le commutateur d'alimentation fantôme, par exemple si vous utilisez toujours des microphones à condensateur, évitant ainsi les problèmes si le commentateur l'éteint par inadvertance ! Les boutons de rappel peuvent interrompre un canal sur le commutateur ou l'éteindre, ce qui nécessite une nouvelle sélection manuelle. Les boutons de rappel peuvent être marche/arrêt, push-to-talk, ou le mode spécial "lazy" de Glensound offrant le push-to-talk si le bouton est maintenu enfoncé, et marche/arrêt s'il est tapé. Stockez plusieurs fichiers de configuration hors ligne et faites-les simplement glisser-déposer via USB pour les modifier.

Caractéristiques:

• Unité de commentateurs numérique de Glensound Digital Commentary
• Contrôles indépendants pour 3 commentateurs
• 8 entrées pour les écouteurs de chaque commentateur
• 4 circuits d'interphonie
• Tous les boutons ont une configuration programmable
• Entrées et sorties auxiliaires AES/analogiques
• Alimenté par liaison coaxiale ou Ethernet cuivre vers le dCCU
• Rapport signal/bruit supérieur à 100 dBFS

Spécifications:

• Unité de commentateurs numérique pour le système GDC 6432
• Tous les chiffres sont calculés avec l'alimentation fantôme coupée. Au calage, l'alimentation fantôme ajoute un gain de 10 dB
• Headroom au calage : 36 dB
• -58 en entrée = -18 dBu en sortie non compressée
• -58 en entrée = 0 dBu en sortie compressée
• -22 en entrée = +18 dBu en sortie compressée (max avant écrêtage)
• -22 en entrée = +18 dBu en sortie non compressée (max avant écrêtage)
• -12 avec fantôme activé
• Gain au calage
• = 40 dB vers non compressé
• = 58 dB vers compressé
• Gain maximal
• = 88 dB vers compressé (pour 0 dBu)
• = 88 dB vers non compressé (pour -18 dBu)
• Gain minimum
• = 32 dB vers compressé (pour 0 dBu)
• = 32 dB vers non compressé (pour -18 dBu)
• Niveau d'entrée max avant écrêtage au gain min = +4 dBu
• Niveau d'entrée max avant écrêtage au gain max = -52 dBu
• Bruit (RMS non pondéré au calage) :
• Analogique:
• -80 dBu compressé
• -99 dBu non compressé
• Numérique:
• >-100 dBFS compressé
• >-120 dBFS non compressé
