Description :
L'unité de commande de commentaire numérique (dCCU) est la station de base sur châssis 1U du GDC 6432. Elle contient les principales entrées/sorties audio, le moteur de traitement et les principales commandes opérationnelles.

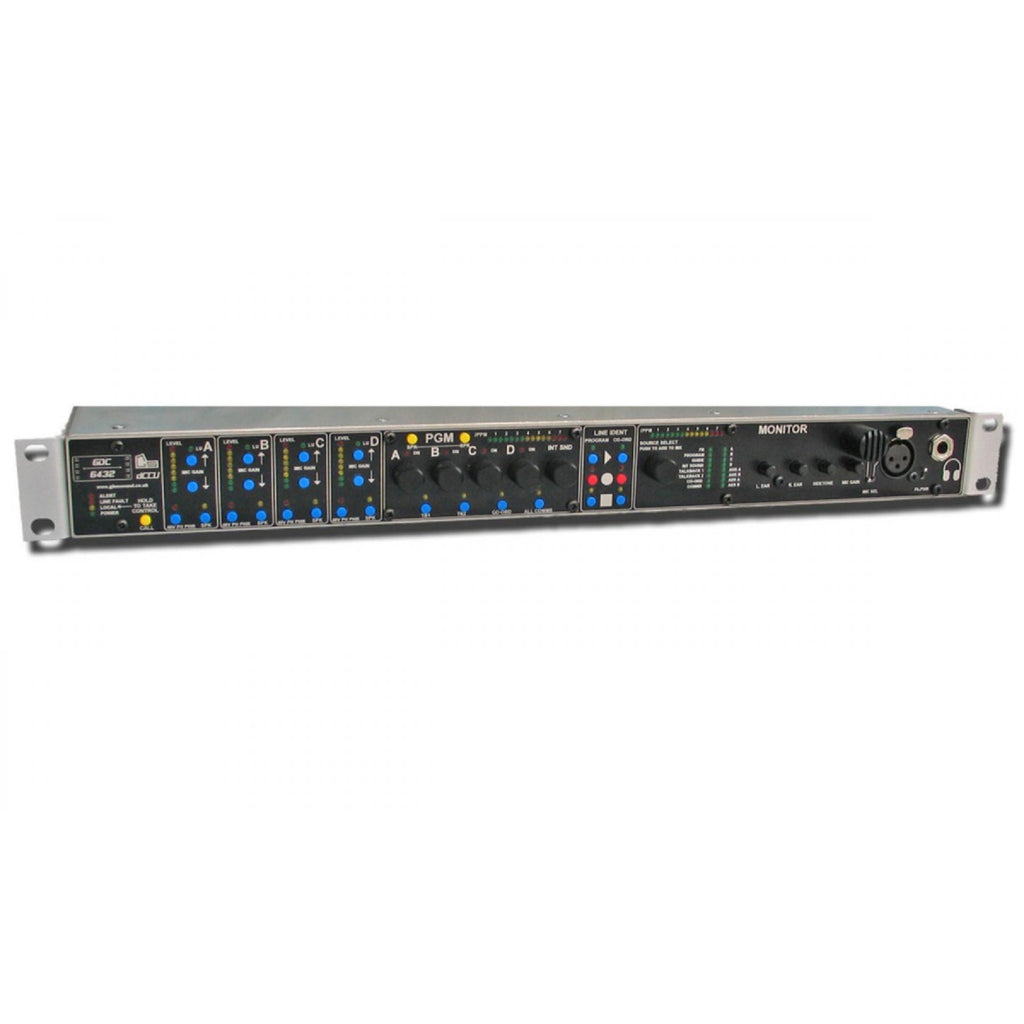

Le panneau avant permet le réglage du gain, l'alimentation fantôme et le retour pour tous les commentateurs. Les autres retours sont également disponibles.
Cinq encodeurs rotatifs contrôlent le mixage de sortie : les 3 commentateurs, l'entrée de ligne et l'entrée de son international. La sélection d'une de ces entrées pour régler le niveau l'affiche sur l'indicateur crête-programme de sortie, ce qui donne une indication visuelle du réglage du niveau de sortie. Le monitoring est également basculé sur le canal de mixage sélectionné.
Les deux identifiants de ligne numériques sont enregistrables et contrôlables à partir du panneau avant et permettent un enregistrement vocal à partir du micro du panneau avant, puis une tonalité d'alignement avant le bouclage. Bien qu'ils soient préréglés sur le programme et la sortie de coordination, ils peuvent être configurés pour être diffusés sur n'importe quelle sortie.
Le monitoring de toutes les entrées est disponible via la prise casque de 6,35 mm du panneau avant. Il existe des commandes de niveau individuelles pour les écouteurs gauche et droit, le droit contenant généralement l'audio du programme, et le gauche étant une source monitorée distincte. Un encodeur rotatif sélectionne la source à monitorer, et le fait d'appuyer sur l'encodeur l'ajoute au mixage de monitoring. De cette manière, n'importe laquelle des entrées 1 à 16 peut être mixée pour le monitoring.
Il y a un micro sur le panneau avant et une connexion pour un micro externe.

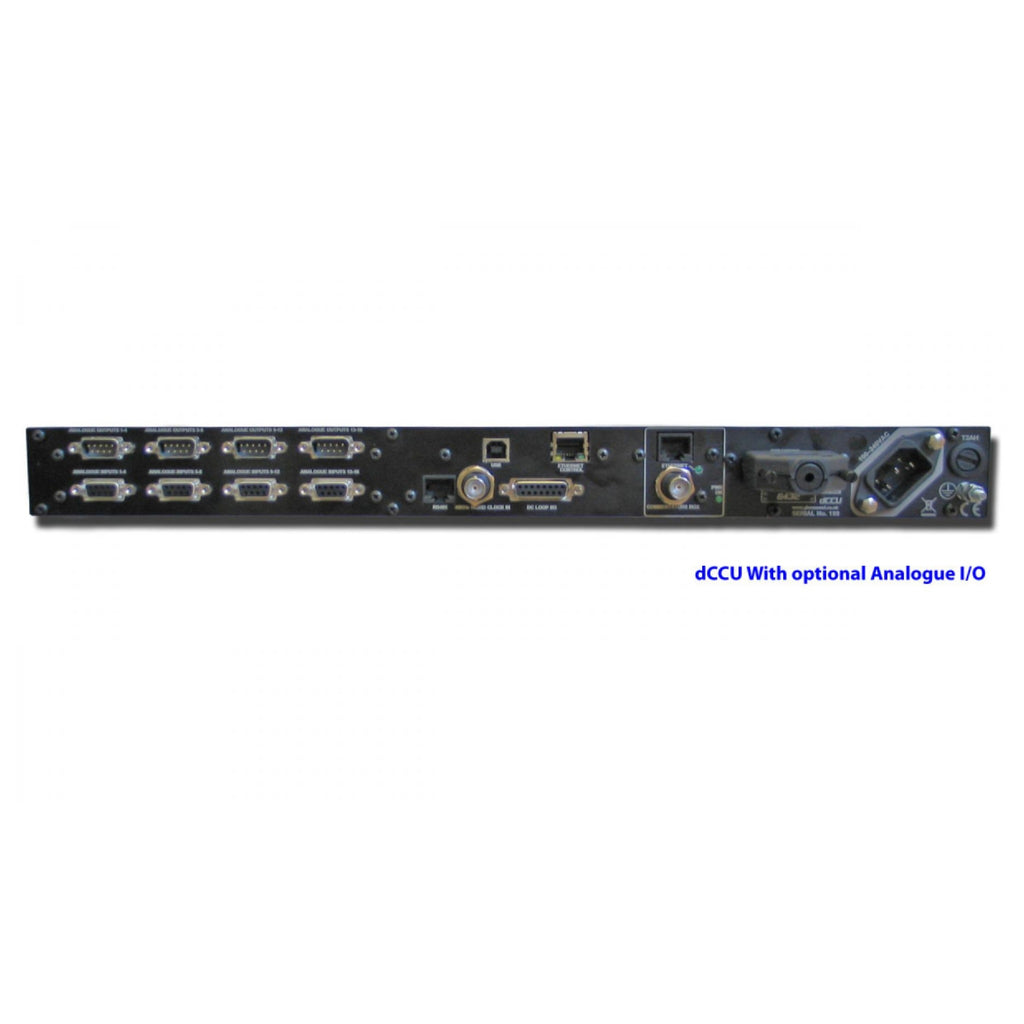

Le panneau arrière contient :
1. Des connecteurs D-sub à 9 broches pour les E/S audio.
2. Une entrée Word Clock.
3. Un port USB pour les mises à jour de configuration.
4. Un connecteur D-sub à 15 broches pour les 8 boucles CC.
5. Une prise RJ45 pour le contrôle Ethernet.
6. Un lien coaxial et Ethernet (cuivre ou fibre) pour la connexion à l'unité de commande de commentateurs (dCU/3).
7. Un port d'extension D-sub à 25 broches pour l'interconnexion du monitoring et du retour dans les systèmes à unités multiples.
Lien numérique
Le lien entre le dCCU et le dCU/3 transporte 8 canaux audio bidirectionnels à 24 bits 48 kHz. Il existe 3 options pour le type de lien : 1) Coaxial, offrant une portée de 400 m et transportant l'audio et l'alimentation pour le dCU3, 2) Ethernet cuivre, offrant une portée de 100 m et transportant l'audio et l'alimentation pour le dCU3, ou 3) Ethernet fibre, offrant des kilomètres de portée avec le dCU3 étant alimenté localement.
Télécommande Ethernet
Vous pouvez contrôler et monitorer à distance les niveaux et l'audio du dCCU via n'importe quel PC connecté à Ethernet. La fonction de télécommande fonctionne dans un navigateur PC en tant qu'application Java et se connecte au navigateur web interne du dCCU via IP. La représentation visuelle du mélangeur affiche les réglages en temps réel du dCU3 et du dCCU, permettant aux ingénieurs de voir les positions des potentiomètres des commentateurs, de monitorer et d'ajuster les niveaux de gain du micro, d'activer ou de désactiver l'alimentation fantôme du micro, de monitorer n'importe quelle entrée du dCU3 et d'ajuster le niveau du mixage de sortie, par exemple. De plus, un ingénieur est un participant actif dans le système, car la liaison à distance transporte également de l'audio non compressé (2 Mb/s), ce qui permet à l'ingénieur de communiquer sur l'un des 4 circuits, de parler à n'importe quel commentateur ou d'enregistrer les identifiants de ligne, par exemple. Ceci est adapté au contrôle à distance à l'intérieur d'un car de reportage, ou via un WAN haute capacité vers un centre de diffusion international (IBC). À l'aide d'un codec ISDN ou IP, cette liaison audio à distance pourrait facilement être transmise dans le monde entier.
Routeur numérique
Les entrées et sorties audio sur le dCCU ont la possibilité de profiler pour correspondre à l'application requise. À l'arrière du dCCU, il y a 8 entrées AES (16 canaux) et 8 sorties AES (16 canaux) + un micro de retour sur le panneau avant et un monitoring à 2 canaux. Sur le dCU3, il y a 8 entrées et 8 sorties audio. Le routage de cet audio est configurable via un routeur/mixeur numérique permettant des centaines de combinaisons de profils de routage audio qui peuvent être déclenchés par, ou déclencher, des boucles CC et peuvent être déclenchés par des interrupteurs ou des positions de boutons. Le profil par défaut de Glensound est le résultat de nombreuses années d'expérience dans le monde du commentaire et répondra aux exigences de la plupart des utilisateurs. Cependant, si vous souhaitez configurer le routage pour votre utilisation spécifique, la puissance et la flexibilité sont là pour le faire. Les configurations se font simplement via une connexion PC USB.
Qualité sonore
Un grand soin a été apporté pour maintenir la meilleure qualité audio possible dans tout le GDC 6432. Voici quelques points qui contribuent à l'excellente qualité audio des systèmes :
1. Un compresseur/limiteur configurable sur les entrées micro (non compressé également disponible). Cela assure le contrôle des niveaux audio entrant dans le système.
2. Gain de micro frontal. Lorsque le dCCU ajuste le gain du micro d'un commentateur, c'est à l'avant, sur l'entrée du dCU/3.
3. Des convertisseurs numérique-analogique de haute qualité dans le dCU/3.
4. Liaison numérique. L'audio est transmis entre le dCU/3 et le dCCU numériquement à 24 bits 48 kHz.
Ce ne sont là que quelques-uns des points qui contribuent à un rapport signal/bruit supérieur à -100 dBFS.
Fonctionnalités :
- Unité de contrôle des commentaires 1U 19" du système GDC 6432
- La liaison numérique transporte l'alimentation de l'unité de commentaires (hors fibre) et 8 canaux audio bidirectionnels à 24 bits 48 kHz.
- Liaison numérique vers dCU/3 sur coaxial (portée 400 m), Ethernet cuivre (portée 100 m), Ethernet fibre (portée de plusieurs kilomètres) avec alimentation locale.
- Rapport signal/bruit supérieur à -100 dBFS
- Contrôle et monitoring à distance complets via tout PC connecté au réseau avec le navigateur web intégré.
- Routeur/mixeur numérique avec 64 entrées et 32 sorties
