Description :
L’Express ip Mini est un boîtier audio réseau compact, simple à utiliser et à deux utilisateurs, idéal pour les fournisseurs de services de commentaires occasionnels et quotidiens.
Son faible coût satisfait le comptable, ses fonctions simples facilitent sa configuration pour l'ingénieur, et la surface de contrôle familière de Glensound satisfait les commentateurs.
Après plus de 40 ans de conception et de fabrication de boîtiers de commentaires, l’Express ip Mini est l'aboutissement de toutes nos années d'expérience et a été conçu pour fournir juste assez de fonctions de base nécessaires pour les commentaires quotidiens dans un ensemble très robuste et facile à utiliser.
MINI X
Le nouvel Express ip MINI X est PETIT !

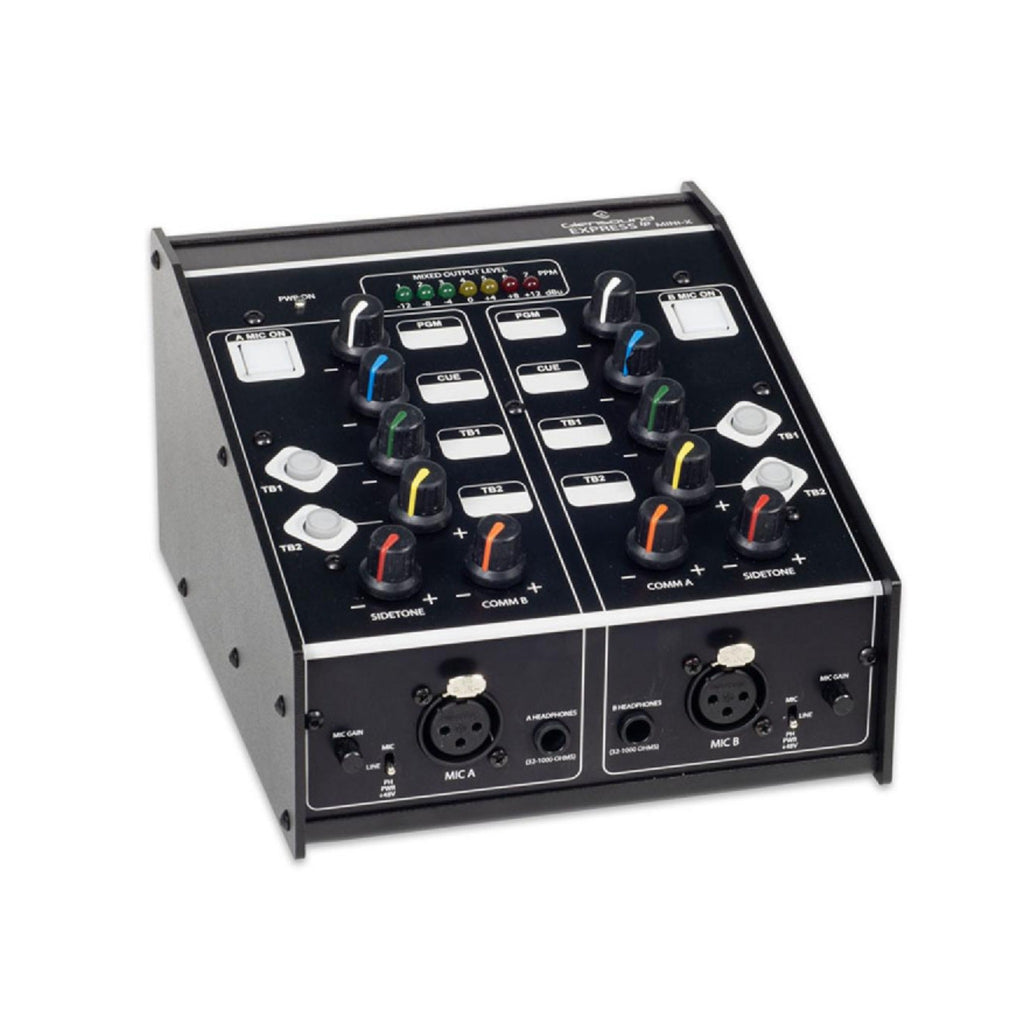

Dans l'une des images ci-dessus, il peut être comparé à l'Express ip original.
Deux circuits à quatre fils
L'Express ip Mini dispose de deux circuits d'intercom. Chaque commentateur a ses propres boutons d'intercom. Les boutons poussoirs de chaque circuit sont dotés de Config + et sont donc configurables et peuvent fonctionner dans différents modes :
- Enclenchement marche/arrêt
- Pression momentanée pour parler (PTT)
- Mode intelligent où une courte pression est un enclenchement, mais une pression plus longue devient momentanée.
- Toujours activé et en sourdine lorsqu'il est pressé (mode toux)
Appuyer sur un bouton d'intercom supprime le micro de la sortie principale et le dirige vers la sortie d'intercom.
Surveillance au casque
Il y a 4 entrées dans le mélangeur de casque. Chaque commentateur a des potentiomètres individuels pour définir son mélange préféré de ces sources. Il y a un 5e potentiomètre pour régler le niveau de la propre voix du commentateur (écoute de retour) et un 6e potentiomètre pour régler le niveau de la voix de l'autre commentateur dans ses écouteurs.

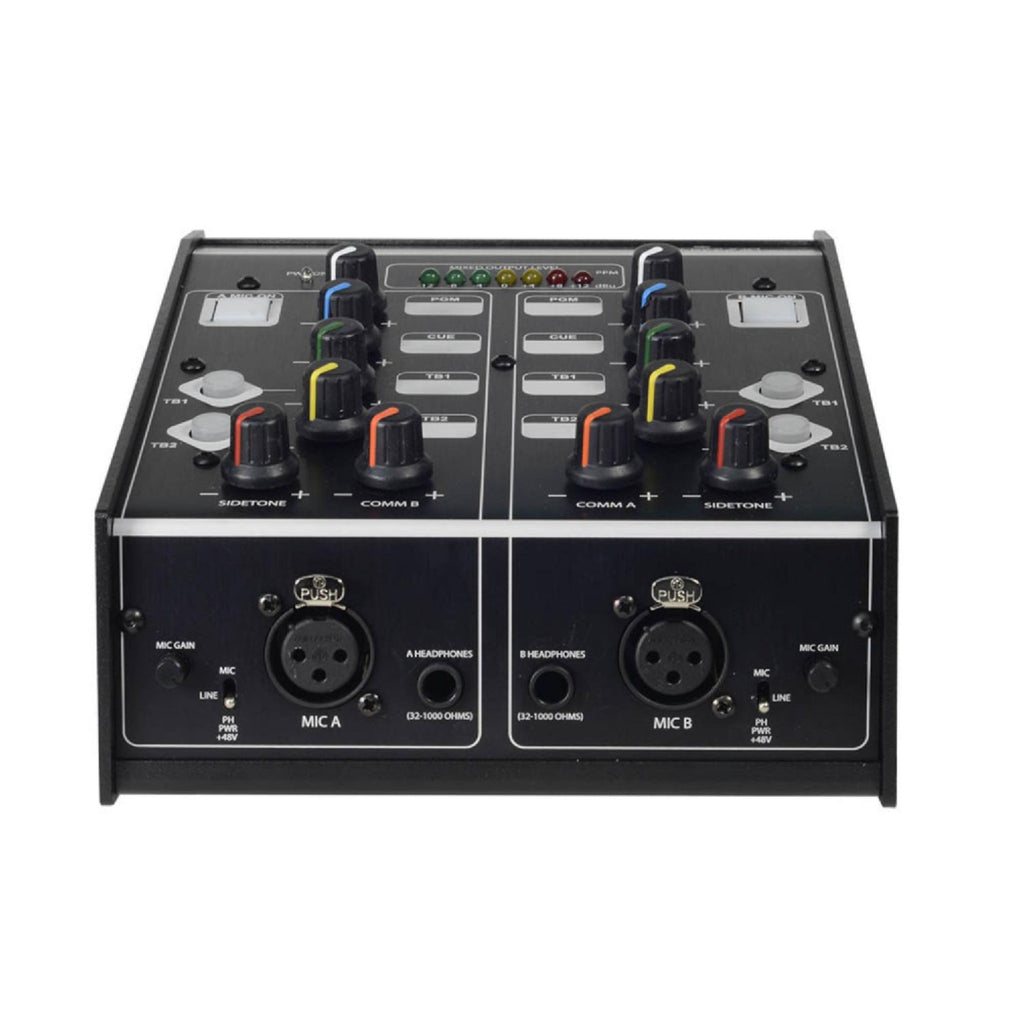

Le panneau avant dispose de 2 prises jack de 6,35 mm pour connecter les écouteurs des commentateurs.
Entrées micro
Les deux entrées micro sont sur des connecteurs XLR à 3 broches en façade. L'entrée est commutable pour ajouter une alimentation fantôme de 48 V.
Chaque commentateur dispose d'un bouton d'activation/désactivation du micro qui peut également être configuré pour être toujours activé, coupant l'entrée lorsqu'il est maintenu enfoncé (bouton "cough").
Gains de micro
Deux commandes rotatives en façade peuvent être utilisées pour régler le gain d'entrée des amplificateurs de microphone de +10/-20 dB. Le gain d'alignement de l'amplificateur de microphone est automatiquement réduit de 10 dB lorsque l'interrupteur d'alimentation fantôme est activé.
Circuits de compresseur-limiteur
Chaque entrée microphone possède son propre circuit compresseur/limiteur pour éviter la surcharge audio par un commentateur enthousiaste.
Liaison audio réseau
L’Express ip MINI X est compatible avec l'audio réseau Dante®/AES67. La connexion réseau s'effectue via un seul RJ45 EtherCON. Cette liaison assure :
- 4 entrées audio *VEUILLEZ CONSULTER LES SPÉCIFICATIONS
- 4 sorties audio
- Alimentation par Ethernet (PoE)
Les quatre sorties audio qui vont dans le réseau Dante sont :
- Intercom 1
- Intercom 2
- Micro 1
- Micro 2 ou Mix

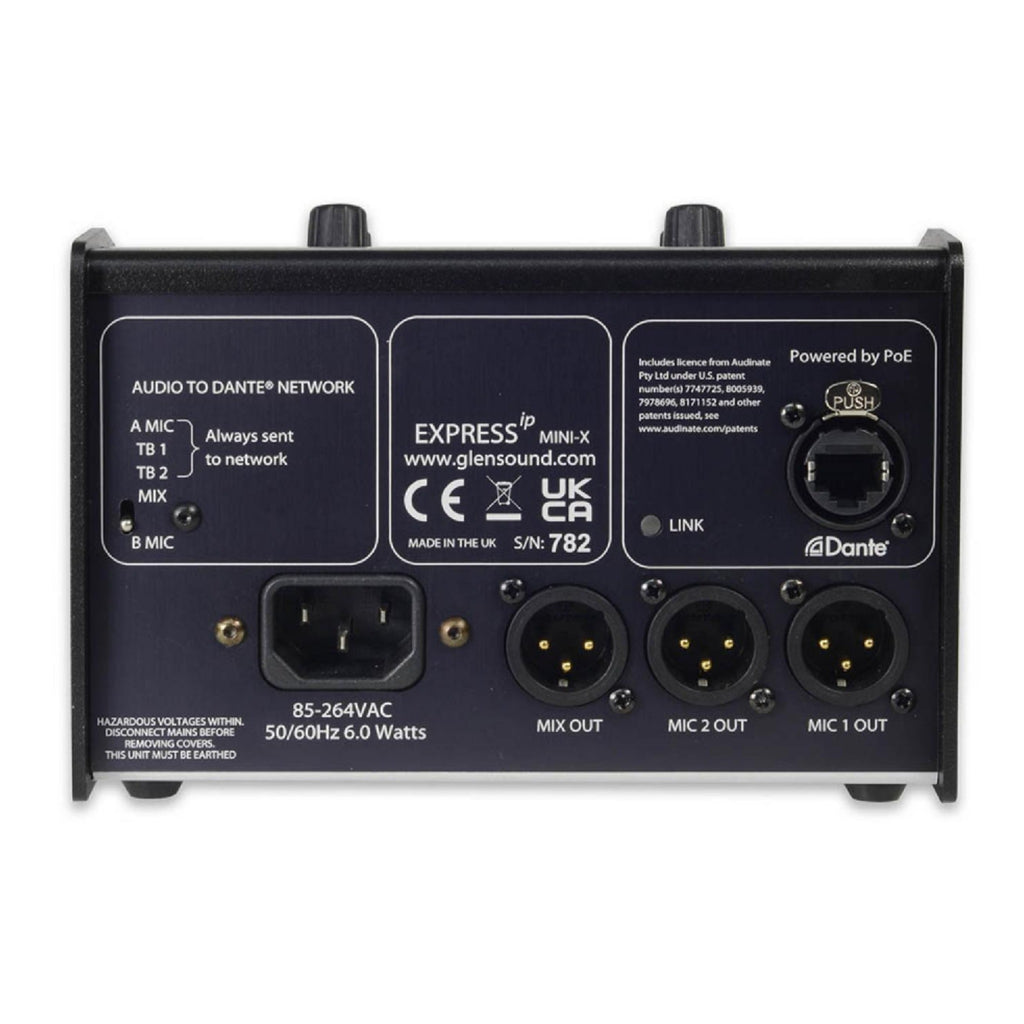

La 4ème sortie « Micro 2 ou Mix » peut être sélectionnée via un interrupteur du panneau arrière pour être le micro B direct, ou un mélange des deux micros A et B.
L’Express ip MINI X dispose de sorties de niveau ligne XLR directes pour le micro A, le micro B et un mélange des deux.
Mesureur PPM
Un VU-mètre PPM à sept segments affiche le niveau de sortie de mixage en dBu et sur l'échelle PPM 1 à 7 de la BBC.
Alimentation
L’Express ip MINI X est alimenté par Power over Ethernet (PoE) et peut être connecté à des commutateurs compatibles PoE et à des sources d'alimentation intermédiaires.
Caractéristiques :
- Commentaire compact pour deux personnes
- Petit, léger et robuste
- Interface audio réseau Dante®/AES67
- Quatre entrées de moniteur externes
- Circuit de monitoring de l'écoute de retour (sa propre voix)
- Circuit de contrôle de l'autre commentateur
- Deux circuits d'interphone communs
- Fonctionnement des boutons d'interphone configurable
- Entrées micro avec alimentation fantôme 48 V sélectionnable
- Commandes de gain d'entrée micro
- Circuits compresseur/limiteur sur chaque entrée micro
- Dispose de sorties directes de niveau ligne XLR pour le micro A, le micro B et un mélange des deux.
- PoE et secteur
Spécifications :
- ENTRÉES MICROPHONE
- Gain d'alignement micro (dynamique) : 60 dB
- Gain d'alignement micro (alimentation fantôme) : 35 dB
- Plage de gain micro : +10/-20 dB
- Impédance d'entrée : 1k2
- Alimentation fantôme : 48 Volts à 6 mA
- Bruit d'entrée équivalent : 125 dBu (micro dynamique 22-22 kHz RMS terminé avec 300 Ohms)
- Niveau d'entrée maximum (dynamique) : -13 dB
- Niveau d'entrée maximum (fantôme) : +12 dB
- Alignement numérique : +dBu = -18 dBFs
- DHT + Bruit : <0,011 % à 10 kHz réf. +8 dBu
- Sorties analogiques
- Dispose de sorties directes de niveau ligne XLR pour le micro A, le micro B et un mélange des deux.
- CASQUE :
- Plage du potentiomètre de volume : +10 dB à Arrêt (+10 dB à -30 dB, option d'usine)
- Impédance du casque : 35 - 1000 Ohms
- Niveau de sortie maximum du casque : +15 dBu sous 600 Ohms
- Réponse en fréquence du casque : <= 2 dB de 50 Hz à 24 kHz
- INTERFACE RÉSEAU
- Physique : Neutrik Ethercon
- Type : Compatible RJ45
- Jeu de puces : Cet appareil utilise le jeu de puces Ultimo d'Audinate
- ALIMENTATION
- PoE : Standard 48V
- Consommation électrique : < 4 Watts
- PoE : Via connexion RJ45 depuis un commutateur PoE ou une source Mid Span.
- Secteur : Mode de commutation sur IEC
- TAILLE ET POIDS
- Dimensions : 157 x 183 x 74 mm (L x P x H)
- Poids : 0,74 kg (1,6 lb)
- ENTRÉES AUDIO RÉSEAU****
- Cet appareil utilise le jeu de puces Ultimo d'Audinate. Bien qu'il s'agisse d'un jeu de puces à 4 canaux, il ne peut recevoir l'audio que de 2 flux réseau différents.
