Description :
L’Express ip Mini est un boîtier de commentaire audio réseau compact et simple à utiliser pour 2 utilisateurs, idéal pour les fournisseurs occasionnels et quotidiens de services de commentaire.
Son faible coût satisfait le comptable, ses fonctionnalités simples le rendent très facile à configurer pour l'ingénieur, et la surface de contrôle familière de Glensound satisfait les commentateurs.
Ayant été impliquée dans la conception et la fabrication de boîtiers de commentaire pendant plus de 40 ans, l'Express ip Mini est l'aboutissement de toutes nos années d'expérience et a été conçue pour fournir juste assez des fonctionnalités de base requises pour les commentaires quotidiens dans un ensemble très robuste et facile à utiliser.
MINI
Le nouvel Express ip MINI est PETIT !

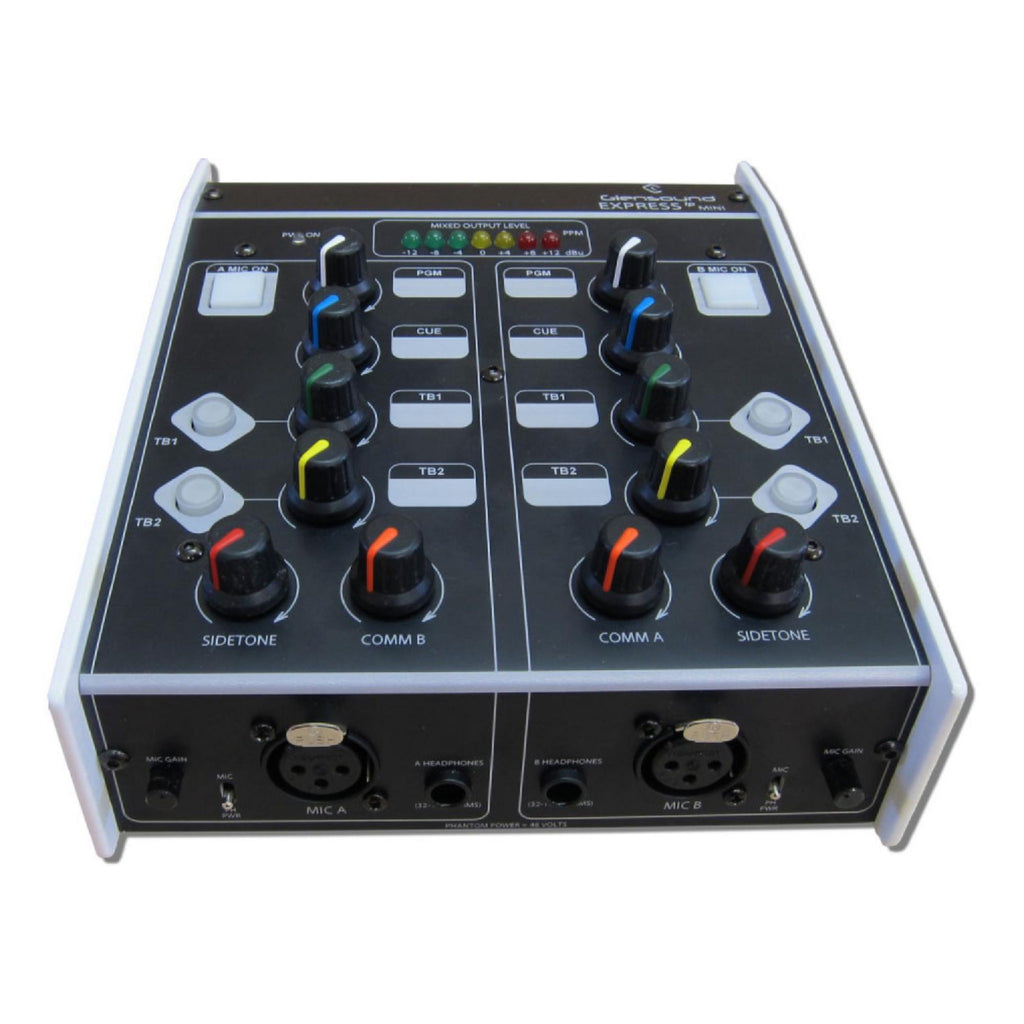

Sur l'une des images ci-dessus, il peut être comparé à l'Express ip original.
Deux circuits quatre fils
L'Express ip Mini dispose de deux circuits de retour. Chaque commentateur a ses propres boutons de retour. Les boutons-poussoirs de chaque circuit sont dotés de la fonction Config + et sont donc configurables et peuvent fonctionner selon différents modes :
- Enclenchement marche/arrêt
- Momentané, appuyer pour parler (PTT)
- Mode intelligent où une courte pression est enclenchée, mais une pression plus longue devient momentanée
- Toujours activé et en sourdine lorsque pressé (mode toux)
Appuyer sur un bouton de retour retire le micro de la sortie principale et le dirige vers la sortie de retour.
Surveillance casque
Il y a 4 entrées dans la table de mixage du casque. Chaque commentateur dispose de potentiomètres individuels pour régler son mixage préféré de ces sources. Il y a un 5ème potentiomètre pour régler le niveau de la propre voix du commentateur (effet local) et un 6ème potentiomètre pour régler le niveau de la voix de l'autre commentateur dans ses écouteurs.

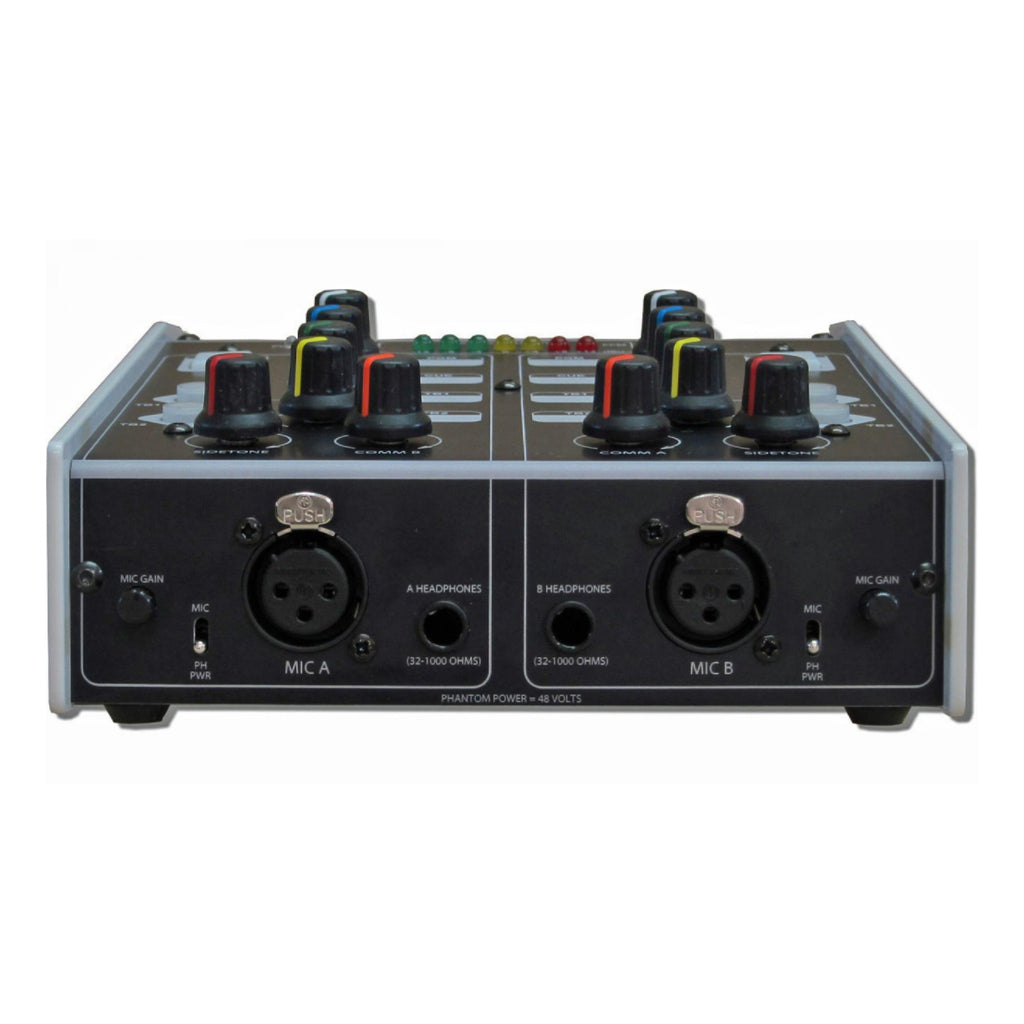

Le panneau avant dispose de 2 prises jack 6,35 mm pour connecter les casques des commentateurs.
Entrées micro
Les deux entrées micro sont sur des connecteurs XLR 3 broches en face avant. L'entrée est commutable pour ajouter l'alimentation fantôme 48 V.
Chaque commentateur dispose d'un bouton d'activation/désactivation du micro qui peut également être configuré pour être toujours activé, coupant l'entrée lorsqu'il est maintenu enfoncé (bouton "toux").
Gains micro
Deux commandes rotatives en façade peuvent être utilisées pour régler le gain d'entrée des amplificateurs de microphone de +10/-20 dB. Le gain d'alignement de l'amplificateur de microphone est automatiquement réduit de 10 dB lorsque l'interrupteur d'alimentation fantôme est activé.
Circuits compresseur-limiteur
Chaque entrée microphone dispose de son propre circuit compresseur/limiteur pour éviter la surcharge audio par un commentateur excité.
Lien audio réseau
L'Express ip MINI est compatible audio réseau Dante®/AES67. La connexion réseau s'effectue via un seul EtherCON RJ45. Ce lien transporte :
- 4 entrées audio *VEUILLEZ CONSULTER LES SPÉCIFICATIONS
- 4 sorties audio
- Alimentation par Ethernet (PoE)
Les quatre sorties audio qui vont dans le réseau Dante sont :
- Retour 1
- Retour 2
- Micro 1
- Micro 2 ou Mix

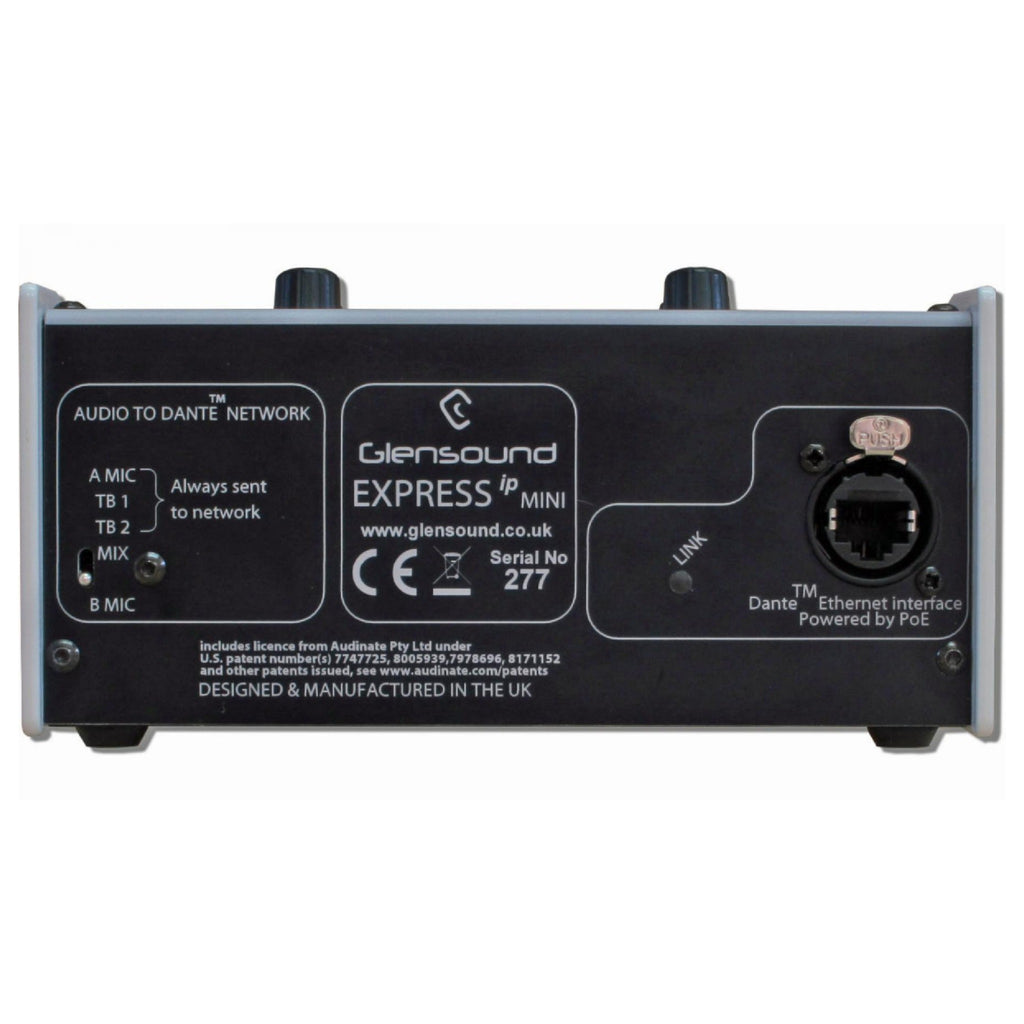

La 4ème sortie "Micro 2 ou Mix" peut être sélectionnée via un commutateur situé sur le panneau arrière pour être soit le micro B direct, soit un mixage des deux micros A et B.
Indicateur PPM
Il y a un indicateur PPM à sept segments qui affiche le niveau de sortie du mixage en dBu et sur l'échelle BBC PPM 1 à 7.
Alimentation
L'Express ip MINI est alimenté par Power over Ethernet (PoE) et peut être connecté à des commutateurs compatibles PoE et à des sources d'alimentation midspan.
Caractéristiques :
- Commentaire compact pour deux personnes
- Petit, léger et robuste
- Interface audio réseau Dante®/AES67
- Quatre entrées de moniteur externes
- Circuit de contrôle de l'effet local (propre voix)
- Circuit de monitoring de l'autre commentateur
- Deux circuits de retour communs
- Fonctionnement configurable des boutons de retour
- Entrées micro avec alimentation fantôme 48 V sélectionnable
- Contrôle du gain d'entrée micro
- Circuits compresseur/limiteur sur chaque entrée micro
Spécifications :
- ENTRÉES MICROPHONE
- Gain d'alignement micro (dynamique) : 60 dB
- Gain d'alignement micro (alimentation fantôme) : 35 dB
- Plage de gain micro : +10/-20 dB
- Impédance d'entrée : 1k2
- Alimentation fantôme : 48 Volts à 6 mA
- Bruit d'entrée équivalent : 125 dBu (micro dynamique 22-22 kHz RMS terminé par 300 Ohms)
- Niveau d'entrée maximal (dynamique) : -13 dB
- Niveau d'entrée maximal (fantôme) : +12 dB
- Alignement numérique : +dBu = -18 dBFs
- DHT + Bruit : <0,011 % à 10 kHz réf. +8 dBu
- CASQUE :
- Plage du potentiomètre de volume : +10 dB à Arrêt (+10 dB à -30 dB option d'usine)
- Impédance du casque : 35 - 1000 Ohms
- Sortie casque maximale : +15 dBu dans 600 Ohms
- Réponse en fréquence du casque : <= 2 dB de 50 Hz à 24 kHz
- INTERFACE RÉSEAU
- Physique : Neutrik Ethercon
- Type : Compatible RJ45
- Jeu de puces : Cet appareil utilise le jeu de puces Ultimo d'Audinate
- ALIMENTATION
- PoE : Standard 48 V
- Consommation électrique : < 4 Watts
- PoE : Via la connexion RJ45 d'un commutateur PoE ou d'une source Mid Span
- TAILLE ET POIDS
- Dimensions : 157 x 183 x 74 mm (L x P x H)
- Poids : 0,74 kg (1,6 lb)
- ENTRÉES AUDIO RÉSEAU****
- Cet appareil utilise le chipset Ultimo d'Audinate. Bien qu'il s'agisse d'un chipset à 4 canaux, il ne peut recevoir l'audio que de 2 flux réseau différents.
