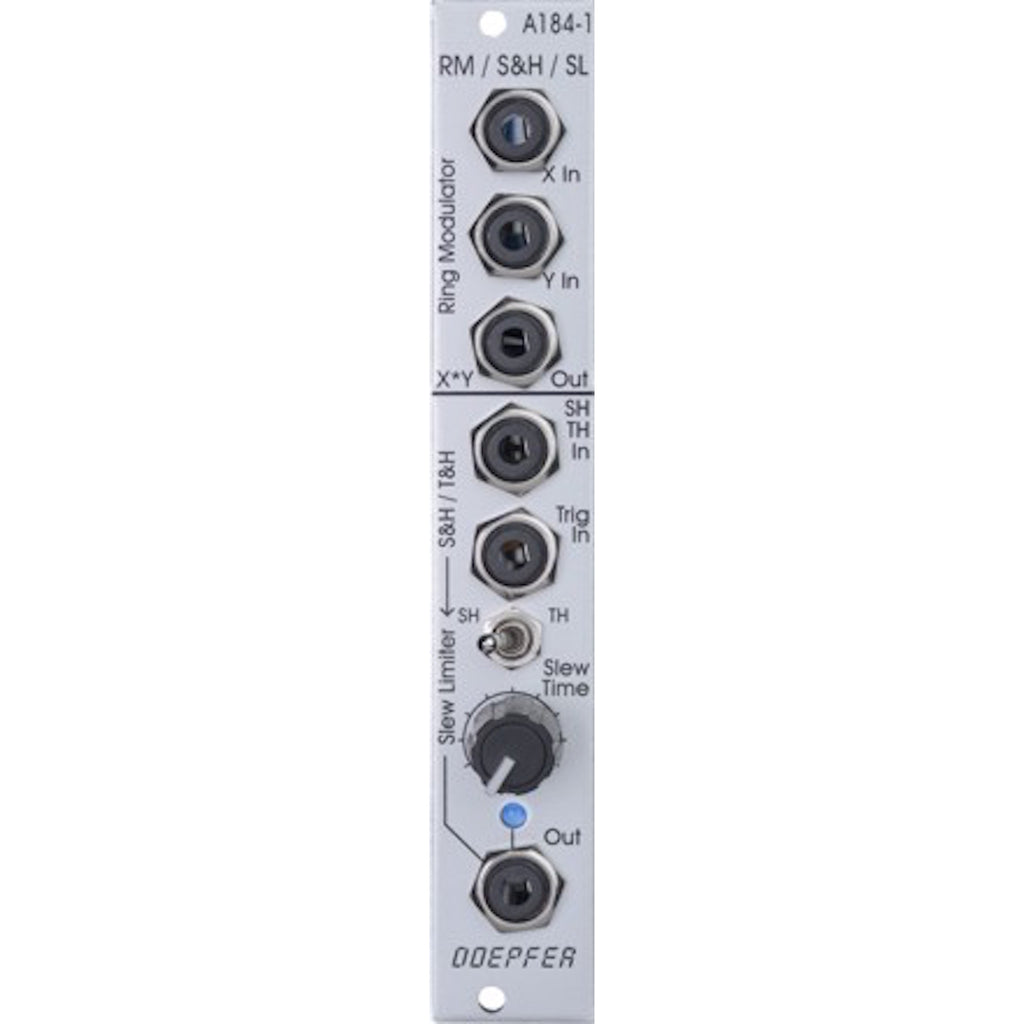

Le module A-184-1 est la combinaison de trois fonctions :
-
Modulateur en anneau
-
Unité Sample&Hold/Track&Hold
-
Limiteur de balayage
Ces mêmes fonctions sont déjà disponibles dans d'autres modules (par exemple, A-114, A-148 et A-170). Cependant, dans de nombreux systèmes, il n'est pas nécessaire de disposer de deux modulateurs en anneau (A-114), de deux unités S&H (A-148) ou de deux limiteurs de balayage (A-170). C'est pourquoi nous avons regroupé ces fonctions dans un seul petit module de 4 HP.
La partie supérieure n'est rien d'autre qu'une moitié d'A-114, c'est-à-dire un modulateur en anneau doté des entrées X/Y habituelles et de la sortie X*Y. Les entrées et sorties de ce sous-ensemble sont couplées en courant alternatif, c'est-à-dire adaptées uniquement aux signaux audio. Une explication détaillée du modulateur en anneau est disponible sur la page d'information de l'A-114.
La partie inférieure est composée d'un Sample & Hold (S&H) / Track & Hold (T&H) et d'un limiteur de balayage. L'unité S&H/T&H est identique à la moitié du module A-148. Le limiteur de balayage est identique à celui de la partie supérieure, l'A-170. L'unité S&H/T&H et le limiteur de balayage sont connectés en interne et ne peuvent pas être utilisés séparément. Le temps de balayage maximal est d'environ 10 secondes.
Un interrupteur à bascule permet de sélectionner le mode S&H ou T&H. En mode S&H, l'appareil prélève un échantillon de la tension à l'entrée SH lors du front montant du signal de déclenchement. En mode T&H, la sortie suit la tension d'entrée tant que le niveau du signal de déclenchement est élevé. Dès que le signal de déclenchement devient faible, la dernière tension est mémorisée. L'entrée de déclenchement est normalisée en interne à l'état haut ; l'appareil fonctionne donc comme un limiteur de balayage en mode T&H lorsqu'aucun signal de déclenchement n'est appliqué.
Des explications détaillées sur les limiteurs de rotation et de déplacement et de déplacement peuvent être trouvées sur les pages d'information des modules A-148 et A-170.
