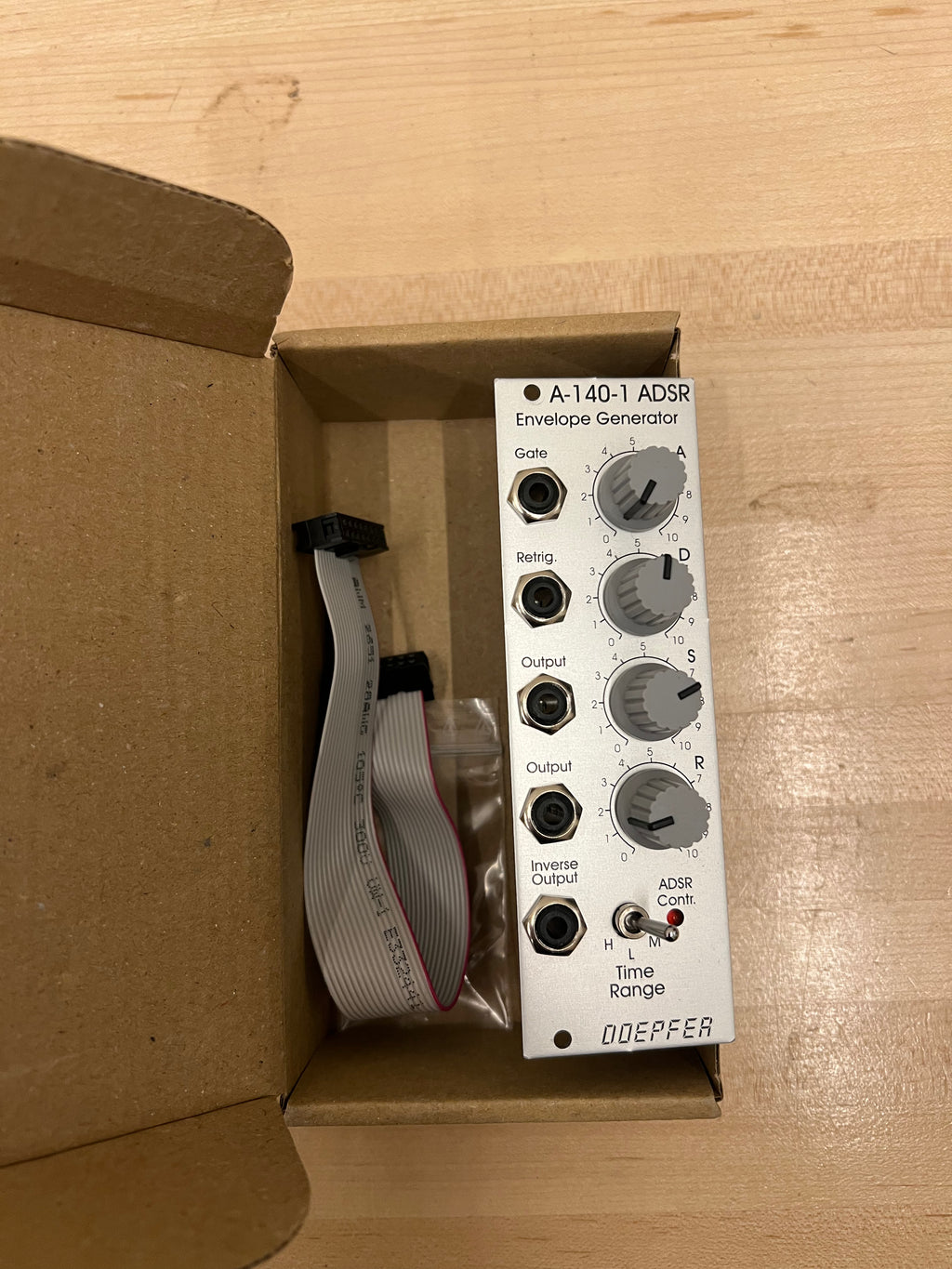

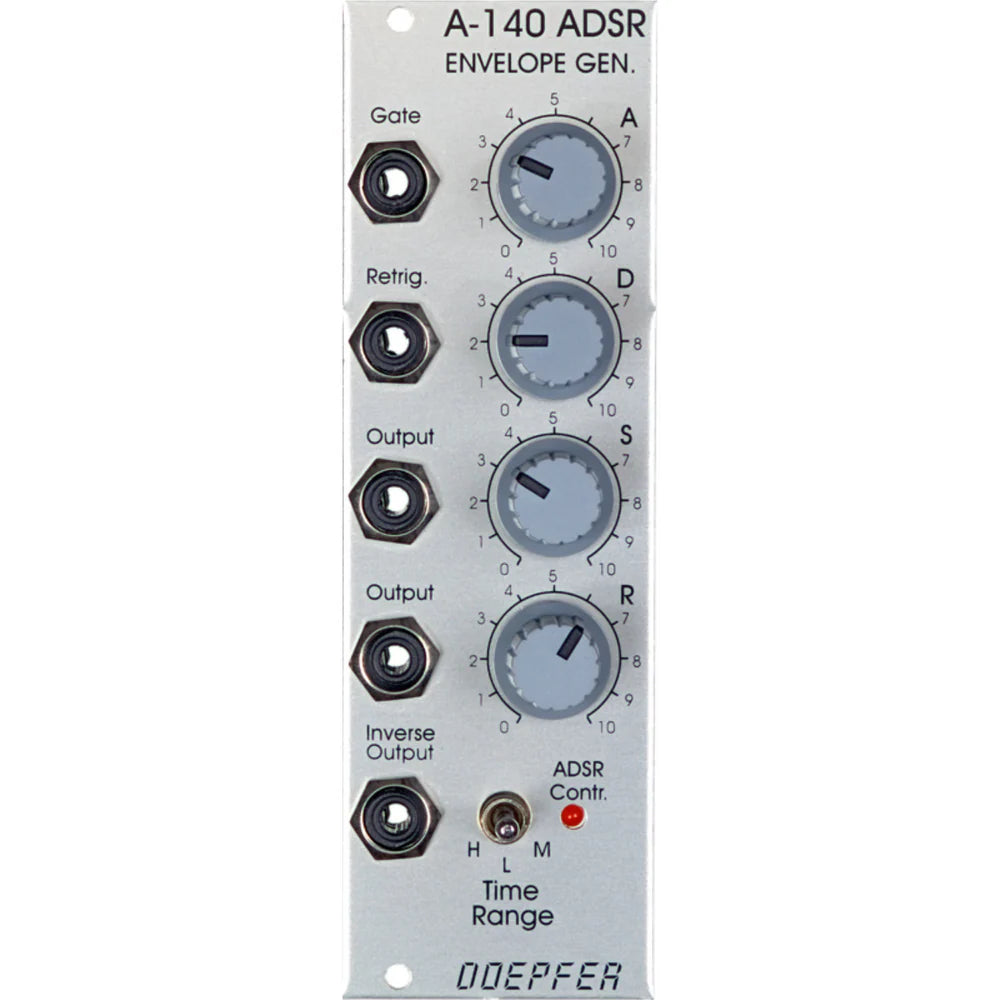

Le module A-140 est un générateur d'enveloppe et, puisqu'il produit des tensions de commande, il compte parmi les dispositifs de modulation d'un système modulaire. Dès que l'entrée de porte reçoit une tension suffisante, l'ADSR génère une tension variable, changeant dans le temps, appelée enveloppe. Cette tension variable est délivrée sous forme normale (positive) et inversée, et peut être utilisée, par exemple, pour la modulation à tension contrôlée d'un VCO, VCF ou VCA, ou pour le traitement des entrées et sorties d'autres modules.
La forme de l'enveloppe est régie par quatre paramètres : Attaque, Decay, Sustain et Release.
L'enveloppe est démarrée (déclenchée) par un signal de porte provenant soit de la tension INT.GATE sur le bus système, soit, si un signal y est appliqué, de la prise d'entrée de porte.
L'enveloppe peut également être redéclenchée, c'est-à-dire redémarrer de zéro, chaque fois qu'un signal de déclenchement est détecté à la prise d'entrée Retrig., lorsque la porte est toujours ouverte.
Le module A-140 dispose d'un interrupteur à bascule à trois positions pour sélectionner l'une des trois plages de temps. La durée de l'enveloppe varie d'environ 50 µs (microsecondes) à plusieurs minutes.
En combinaison avec le module comparateur A-167, un "ADSR-LFO" à fonctionnement libre peut être réalisé.
Pour plus d'informations détaillées, veuillez consulter le manuel d'utilisation en anglais : A140_man.pdf (pour impression).
Les modules connexes sont l'ADSR 4 fois A-143-2, l'ADSR à tension contrôlée A-141 et le module Decay/Gate à tension contrôlée A-142.
Largeur/Width: 8 TE / 8 HP / 40.3 mm
Profondeur/Depth: 50 mm (mesurée à partir de l'arrière de la face avant / measured from the rear side of the front panel)
Consommation/Current: 20 mA
