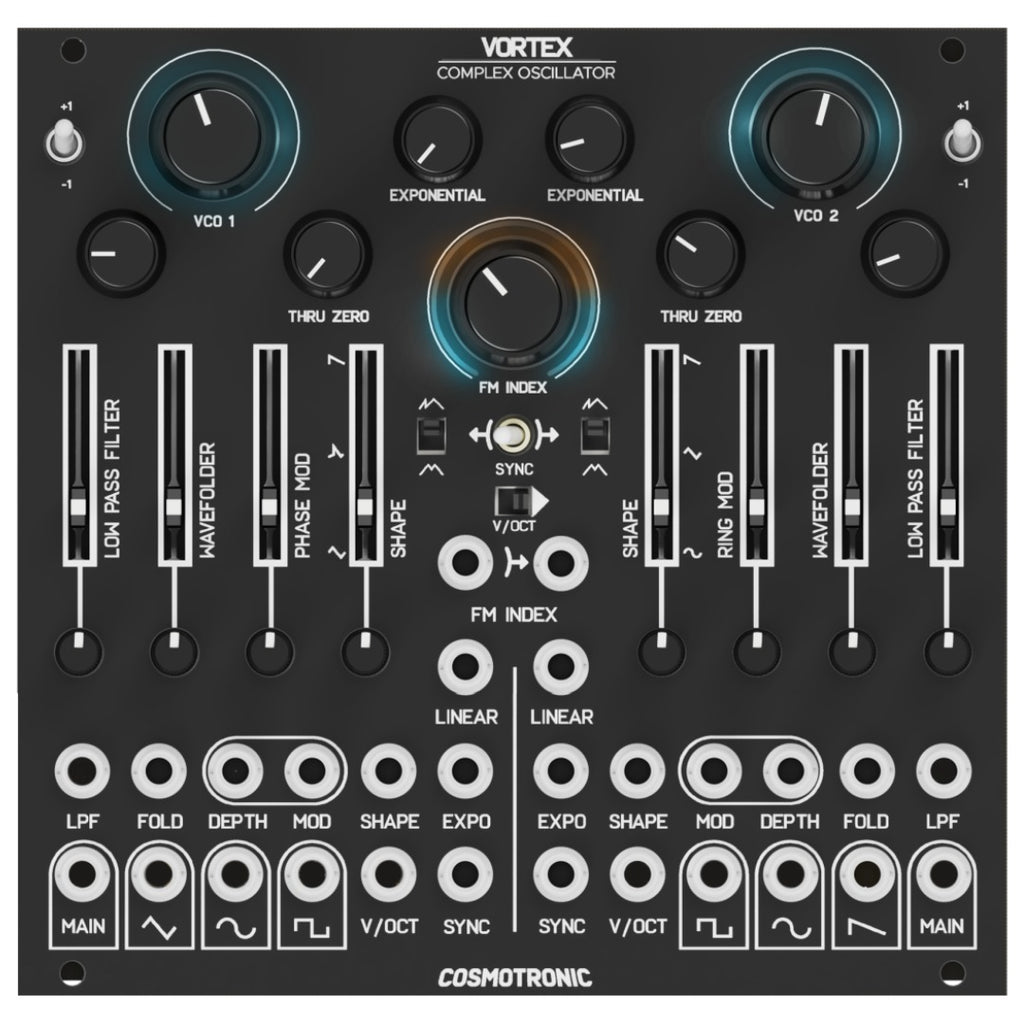

Un nouvel oscillateur complexe 100% analogique, doté de deux VCO indépendants. Les deux voix ont un chemin de signal et une saveur uniques. Des modulations croisées complexes les enchevêtrent, ouvrant des territoires timbriques complètement nouveaux.
Les caractéristiques incluent la trinité Thru Zero, la modulation de fréquence, de phase et d'amplitude.
Chaque oscillateur dispose également de son propre filtre passe-bas, qui permet d'adoucir les sonorités les plus dures des intermodulations complexes.
Chaque VCO a une grande stabilité en termes de suivi et de température, il n'y a pas de distinction entre un porteur et un modulateur.
Le bus FM module l'index de chaque voix individuelle, avec des entrées linéaires et exponentielles pour les sources externes. Il y a également des entrées pour la synchro, avec une synchro douce et une synchro dure.
VCO 1
La chaîne de signal du VCO gauche commence par une fonction de forme, qui vous permet de passer du triangle à la scie. Cette forme d'onde est également disponible en tant que sortie séparée.
Vient ensuite un générateur d'ondes sinusoïdales, qui modifie sa réponse de façon spectaculaire en fonction de la forme d'onde. Le circuit est basé sur une version modifiée d'une conception de Barrie Gilbert datant de 1977, popularisée par Open-Music-Labs (utilisée avec permission).
Ce circuit crée également la possibilité d'une modulation de phase à travers le zéro, ici la profondeur est contrôlée avec le troisième curseur. La source est normalisée au VCO 2, mais des sources de modulation externes peuvent être patchées, et la profondeur peut également être modulée par CV.
Enfin, il y a un filtre passe-bas à 2 pôles, avant de sortir par la sortie MAIN. Tous les paramètres peuvent être contrôlés par CV et disposent d'atténuateurs pratiques aux entrées.
VCO 2
Le premier curseur est un modèle de forme d'onde continue, qui passe de la sinusoïde au tri et à la scie.
Cette forme d'onde entre ensuite dans la section Thru Zero Amplitude Modulation(Ringmod). Le curseur règle la profondeur de la modulation, la source étant normalisée à VCO 1. La profondeur peut être contrôlée par CV et une source externe peut également être patchée. Le résultat est également disponible sur une sortie séparée, pre wavefolder/filter (VCO 2 sine).
Le troisième curseur est un wavefolder, il est basé sur une nouvelle topologie de wavefolding, avec un son unique et plus agressif comparé au folder sinusoïdal du VCO 1.
Le signal plié en ondes passe dans un filtre passe-bas à 2 pôles, et sort par la sortie MAIN.
