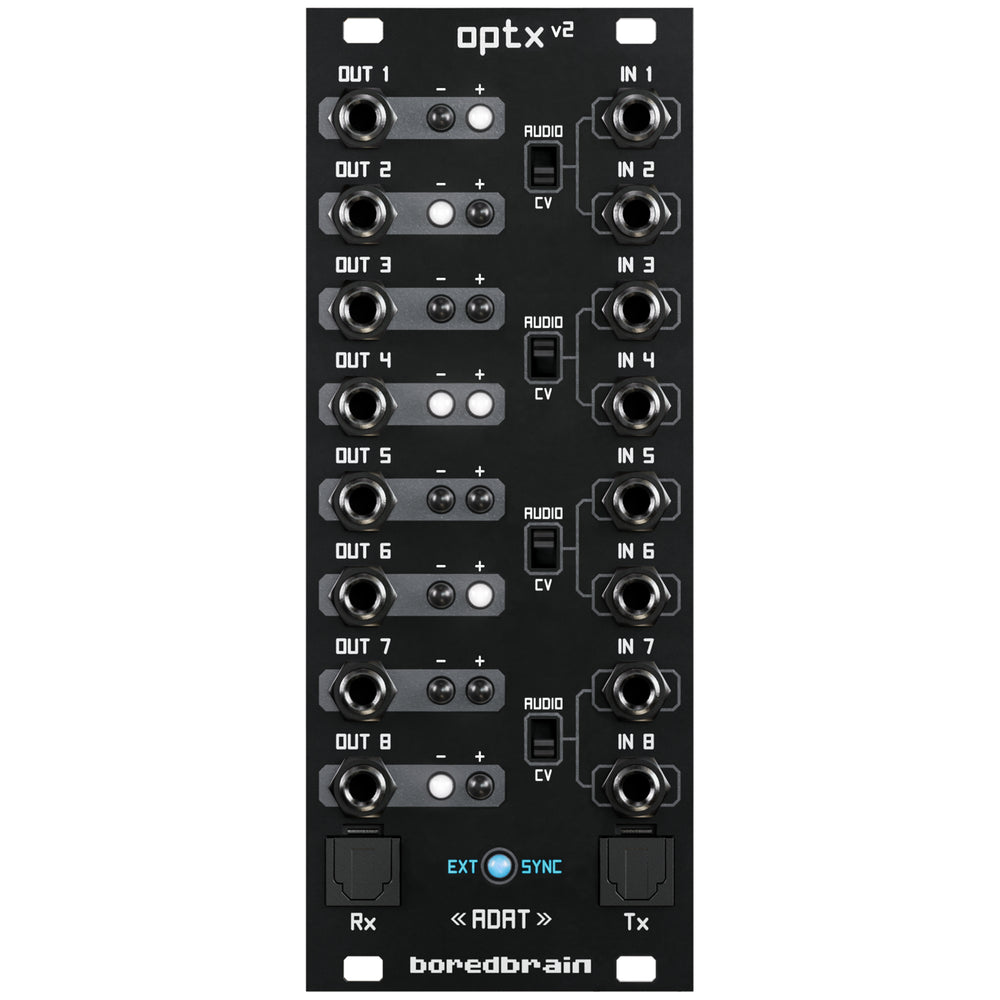

Convertisseur optique ADAT.

Optx v2 est le fruit de près de deux années d'ingénierie et de prototypage, et améliore considérablement les fonctionnalités et les performances d'Optx v1. Le module a été entièrement repensé pour offrir les meilleures performances globales possibles à 10 CV.

Optx v2 est un convertisseur optique ADAT de qualité professionnelle pour synthétiseurs modulaires Eurorack. Ce module à couplage continu peut encoder et décoder des signaux audio avec un bruit extrêmement faible et des signaux CV avec un décalage quasi nul. De plus, l'horloge d'échantillonnage intégrée permet une sortie ADAT unidirectionnelle et une utilisation autonome pour interconnecter des systèmes Eurorack.

Codage et décodage ADAT

De nombreuses interfaces audio informatiques sont équipées d'une ou plusieurs paires de ports d'extension ADAT permettant d'ajouter des canaux d'entrée et de sortie. Optx v2 exploite pleinement ces ports souvent inutilisés, offrant des connexions multicanaux directes vers et depuis les systèmes Eurorack.

Le module accepte tout signal numérique codé ADAT 8 canaux sur la prise Rx TOSLINK (via un câble optique à conduit de lumière) et le convertit en 8 signaux analogiques discrets. À l'inverse, Optx v2 accepte 8 signaux analogiques discrets et les convertit en un signal numérique codé ADAT 8 canaux disponible sur la prise Tx.

Lorsqu'il est utilisé en conjonction avec des logiciels tels que Bitwig Studio ou Ableton CV Tools, Optx v2 est une excellente interface non seulement pour l'audio, mais également pour contrôler les tensions telles que les signaux de pitch et de gate 1V/oct, ou les LFO, ADSR et autres modulateurs.Précision et performance

L'Optx v2 est équipé de buffers d'entrée d'ampli-op hautes performances et de convertisseurs analogique-numérique Cirrus Logic de qualité professionnelle, offrant un bruit et une distorsion extrêmement faibles, une plage dynamique maximale et un excellent niveau de détail. Les entrées et sorties bénéficient d'une mise à l'échelle très précise, avec une plage de 20 Vpp (±10 V). Ainsi, un signal audio Eurorack typique de 10 Vpp se traduira par exactement -6 dBFS, tout en conservant une marge de sécurité équivalente.

Les sorties analogiques de haute qualité du module, OUT 1-8, sont couplées en courant continu et prennent en charge les signaux audio et CV (tension de contrôle) à tout moment.

Les entrées analogiques du module, IN 1 à 8, acceptent également les signaux audio et CV. Pour garantir une qualité et une précision optimales, chaque paire d'entrées est dotée d'un commutateur en face avant qui sélectionne le mode de conversion adapté à chacun de ces deux types de signaux.

En mode AUDIO, la paire d'entrées sélectionnée est couplée en courant alternatif grâce à l'activation de filtres passe-haut au sein du convertisseur analogique-numérique (CAN). Cela garantit une conversion des signaux audio sans décalage continu et un rapport signal/bruit optimal.

En mode CV, la paire d'entrées sélectionnée est couplée en courant continu et les signaux CV sont convertis avec précision. En mode CV, la paire d'entrées subit une période d'auto-étalonnage de 5 secondes pour détecter puis corriger activement tout décalage CC inhérent.

Remarque : pour les signaux d'entrée CV critiques tels que le pitch 1 V/oct, un réétalonnage après préchauffage (25 minutes) peut donner une précision encore meilleure.

Horloge d'échantillonnage embarquée

La synchronisation de l'horloge d'échantillonnage est essentielle pour une conversion numérique de haute qualité, précise et sans gigue. Comme son prédécesseur, Optx v2 peut soit se synchroniser sur une horloge d'échantillonnage externe via une entrée ADAT, soit produire sa propre horloge stable afin que d'autres appareils puissent se synchroniser avec le module.

Deux réglages de synchronisation de l'horloge d'échantillonnage sont disponibles à l'aide de commutateurs DIP situés à l'arrière du module. Le premier commutateur, SYNC, permet de synchroniser l'Optx v2 sur une horloge d'échantillonnage externe (EXT) ou sur sa propre horloge (INT). Le second commutateur, RATE, détermine la fréquence d'échantillonnage de l'horloge d'échantillonnage intégrée (44,1 ou 48 kHz).

Pour une connexion ADAT bidirectionnelle classique avec une interface audio, il est recommandé de synchroniser l'Optx v2 avec l'horloge externe de l'interface en réglant le commutateur SYNC sur EXT. Cela nécessite un signal ADAT valide sur la prise Tx, ce qui est confirmé par la LED bleue EXT SYNC.

Si l'interface audio ne dispose pas d'un port de sortie ADAT, Optx v2 peut fournir une horloge d'échantillonnage à l'interface en réglant le commutateur SYNC sur INT et en choisissant la fréquence d'échantillonnage souhaitée avec le commutateur RATE.

Il est également possible d'interconnecter directement deux modules Optx (v1 ou v2). Cette connexion est similaire à celle d'une interface audio. Dans ce cas, un module Optx doit être réglé sur la synchronisation d'horloge d'échantillonnage interne (INT) et l'autre sur la synchronisation externe (EXT).

Remarque : Pour les utilisateurs de Push 3, la configuration la plus simple consiste à régler Optx v2 sur EXT et à s'assurer que Push 3 est réglé sur une synchronisation d'horloge d'échantillonnage interne de 44,1 ou 48 kHz. La LED bleue doit s'allumer, indiquant une synchronisation correcte.

LED de signalisation

Optx v2 fournit également une indication visuelle du signal des 8 canaux ADAT décodés alimentant les prises OUT 1 à 8. Chaque paire de LED BLANCHES indique la polarité (-Ve gauche, +Ve droite) et l'intensité relative du signal (±10 V).

Les signaux audio allument généralement les deux LED en continu, tandis que les LFO alternent plus nettement entre les deux. Les gates, les déclencheurs et les enveloppes positives allument généralement uniquement la LED de droite (+Ve).

Source d'alimentation +5 V

Certains circuits de l'Optx v2 nécessitent une alimentation +5 V. Cette source peut être sélectionnée à l'aide d'un cavalier situé à l'arrière du module. En mode OPTX, le module génère une tension de +5 V à partir du rail d'alimentation +12 V. En mode CASE, le module utilise la tension de +5 V fournie par le bloc d'alimentation du boîtier.

Caractéristiques:

· Encodage/décodage bidirectionnel ADAT lightpipe de 8 entrées/sorties analogiques

· Mode d'entrée commutable (par paires) alimenté par des convertisseurs Cirrus Logic hautes performances

· Le mode d'entrée AUDIO garantit la plus haute fidélité possible avec un bruit ultra-faible

· Le mode d'entrée CV à auto-étalonnage offre une précision exceptionnelle et un décalage proche de zéro (couplé en courant continu)

· Les sorties couplées CC de précision prennent en charge les signaux audio et CV

· L'horloge d'échantillonnage interne permet un fonctionnement unidirectionnel sans entrée ADAT et une interconnexion autonome de deux modules Optx

· Deux LED sur chaque sortie indiquent la force du signal et la polarité

Spécifications techniques :

· Largeur : 10 CV

· Profondeur : 1,5 po (38 mm)

· Poids : 4 oz (113 g)

· Résolution : 24 bits, 44,1/48 kHz

· Niveau d'E/S max. : ±10 V (20 Vpp)

· Impédance d'entrée : 50 kΩ

· Alimentation (1) : +12 V 260 mA, -12 V 130 mA

· Alimentation (2) : +12 V 130 mA, -12 V 130 mA, +5 V 270 mA
